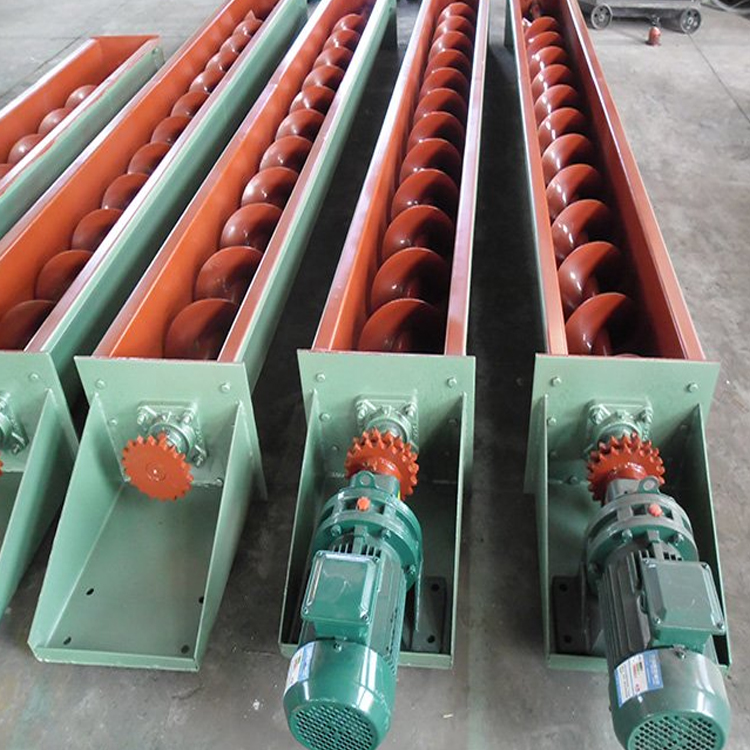

敞口式U型螺旋输送机多功能自吸上料机

敞口式U型螺旋输送机多功能自吸上料机

1、螺旋输送机工作原理 饲料工业中的螺旋输送机主要用于原料的输送和混合，长度较短，水平运送。一般采用实体螺旋叶片、无吊挂轴承、等螺距的单头普通水平布置的螺旋输送机。本文仅以此类螺旋输送机进行探讨，其工作原理是：物料从进料口加入，当转轴转动时，物料受到螺旋叶片法向推力的作用，该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，不与螺旋叶片一起旋转，而在叶片法向推力的轴向分力作用下，沿着料槽轴向移动。 2、螺旋输送机主要设计参数分析 (1)输送量 输送量是衡量螺旋输送机生产能力的一个重要 指标，一般根据生产需要给定，但它与其它参数密切相关。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大。

 (2)螺旋轴转速 螺旋轴的转速对输送量有较大的影响。一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则使输送机的输送量下降。但转速也不宜过高，因为当转速超过一定的极限值时，物料会因为离心力过大而向外抛，以致无法输送。所以还需要对转速n进行一定的限定，不能超过某一极限值。 (3)螺旋叶片直径 螺旋叶片直径是螺旋输送机的重要参数，直接关系到输送机的生产量和结构尺寸。一般根据螺旋输送机生产能力、输送物料类型、结构和布置形式确定螺旋叶片直径。 (4)螺距 螺距不仅决定着螺旋的升角，还决定着在一定填 充系数下物料运行的滑移面，所以螺距的大小直接影响着物料输送过程。输送量Q和直径D一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化。通常螺距应满足下列两个条件：即考虑螺旋面与物料的摩擦关系以及速度各分量间的适当分布关系两个条件，来确定最合理的螺距尺寸。
