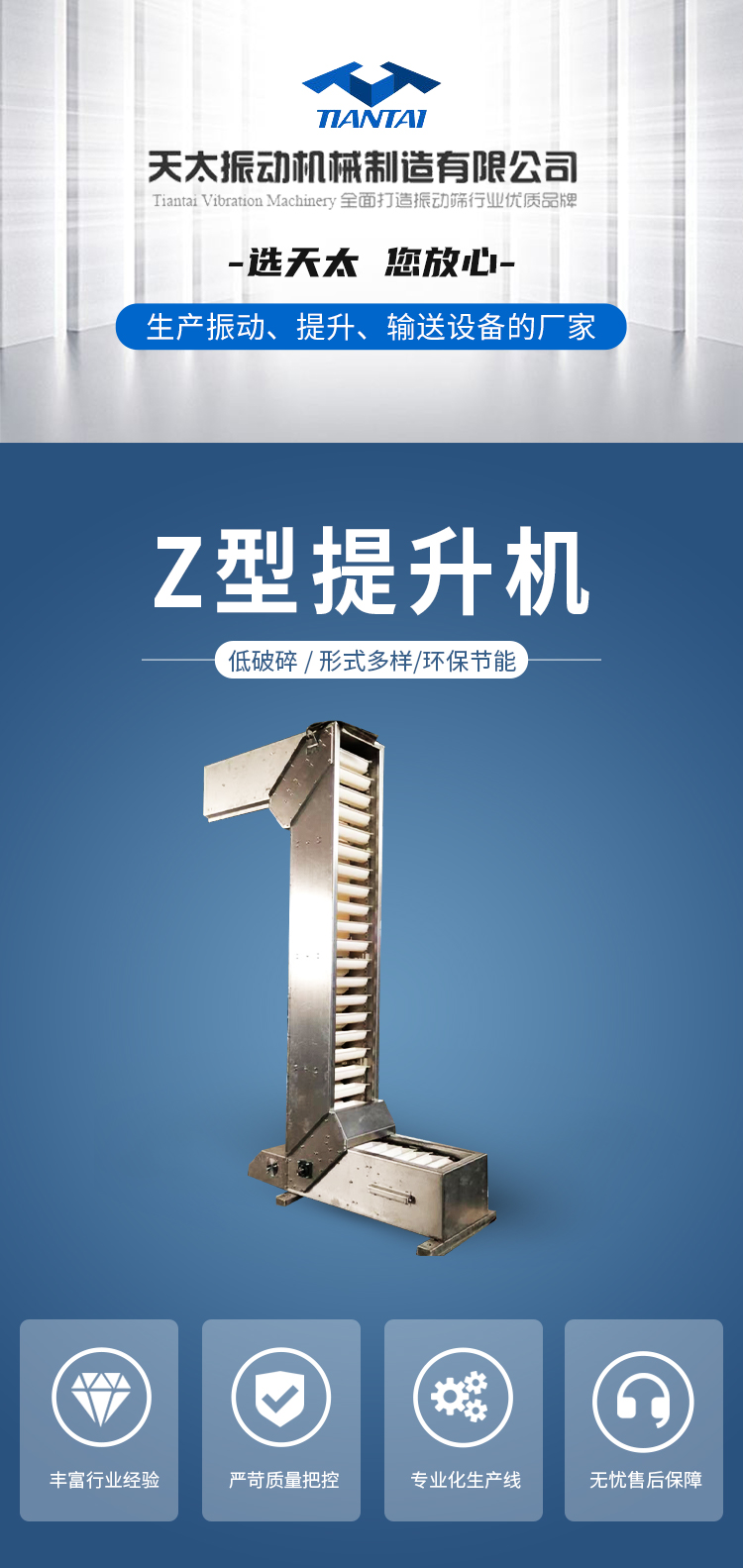

一、前言：
斗式提升机是应用广泛的一种可以垂直同时能垂直和平行输送提升设备，它被用来提升各种物料，如：炉渣、矿石、煤、水泥熟料军工制造业等等。Ｚ系列是本公司引进国外同类产品*进技术开发的产品。
二、本机的结构特点：
1、提升范围广。斗式提升机对物料的种类、特性及块度的要求较少。不仅可以提升粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料及温度≤250℃。
2、输送能力大。该系列的斗式提升机具有Ｚ15-Ｚ800多种规格。提升量范围为10-800m3/h。
3、驱动能耗低。这类提升机采取流入喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速中等，提升量大。物料提升时，几乎无回料现象，因此驱动能耗低，理论计算轴功率比环链提升机节约25%-35%。
4、使用寿命长。提升机的喂料采取流入式，材料之间很少发生挤压和碰撞现象，本机的设计物料在喂料、提升和卸料中不会撤落，这就减轻了磨损，输送链采用链式强度高耐磨链条，延长了链条和链斗的使用寿命。根据同类产品在生产中长期的实践表明，输送链使用寿命。
5、提升高度高。该系列提升机链速中等，运行平稳，且采用链式强度高耐磨链条，因此可达较高的提升高度（高达40-50m）。
6、密封性好，环境污染少。
7、运行性好。*进的设计原理，了整机运行的性。
8、操作、维修方便，易损件少。
9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10、结构精度高。机壳经折边、焊接、机壳刚性好，外观漂亮。

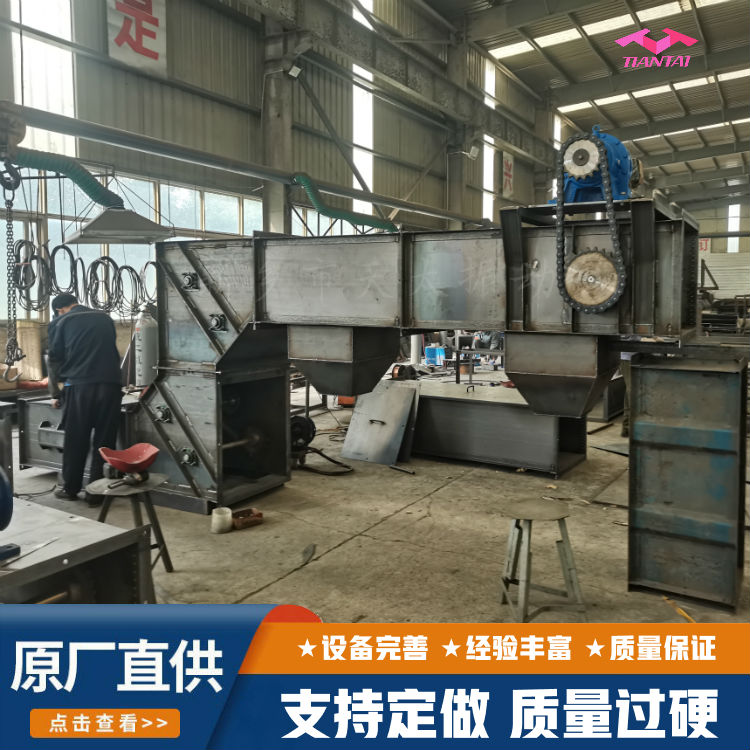

三、提升机的结构：
Z系列提升机由运行部件、驱动装置（慢转装置）、上部装置、中部机壳、下部装置组成。

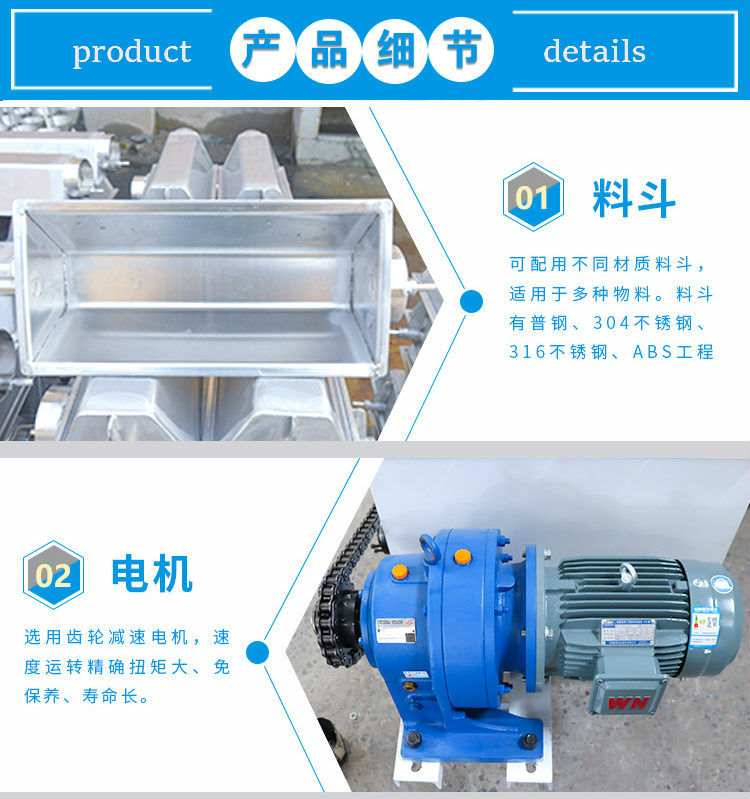

运行部件----由料斗和套筒滚子链条组成。
驱动装置——采取Y系列电动机、减速器和链传动减速器等驱动、（电控开关用户自定）。
慢转装置——采取减速电机，通过离合器、与减速器和链传动减速装置等联动，一般在设备检修时使用，该装置属用户选配装置。
驱动装置分左装和右装两种：
左装：面对喂料口，驱动装置动力在机壳左侧。
右装：面对喂料口，驱动装置动力在机壳右侧。
上部装置——安装有上链轮、主轴、卸料口。
中间节——中间节分别有：标准中间节、带检视门中间节、非标中间节。
下部装置——安装有下链轮、尾轴和张紧装置等（料位开关、速度开关用户自定）。
四、提升机的外型尺寸：
见总图（另发）

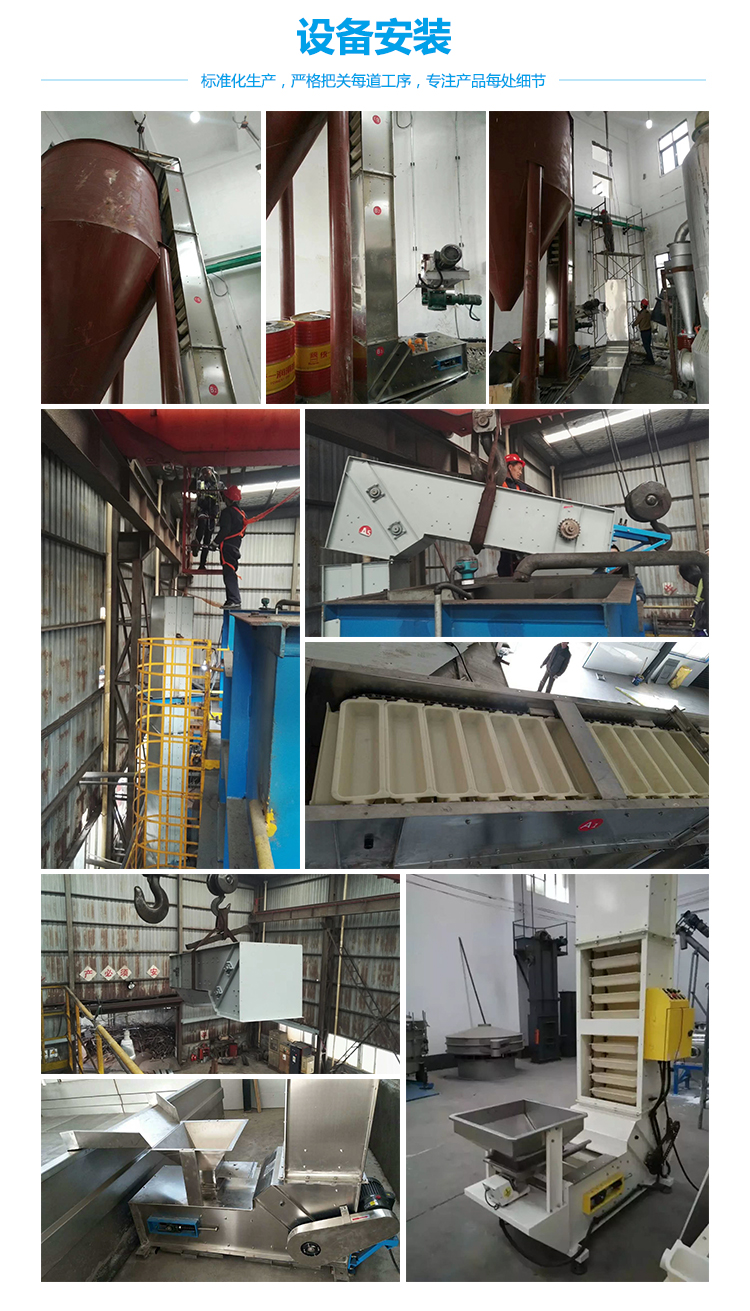

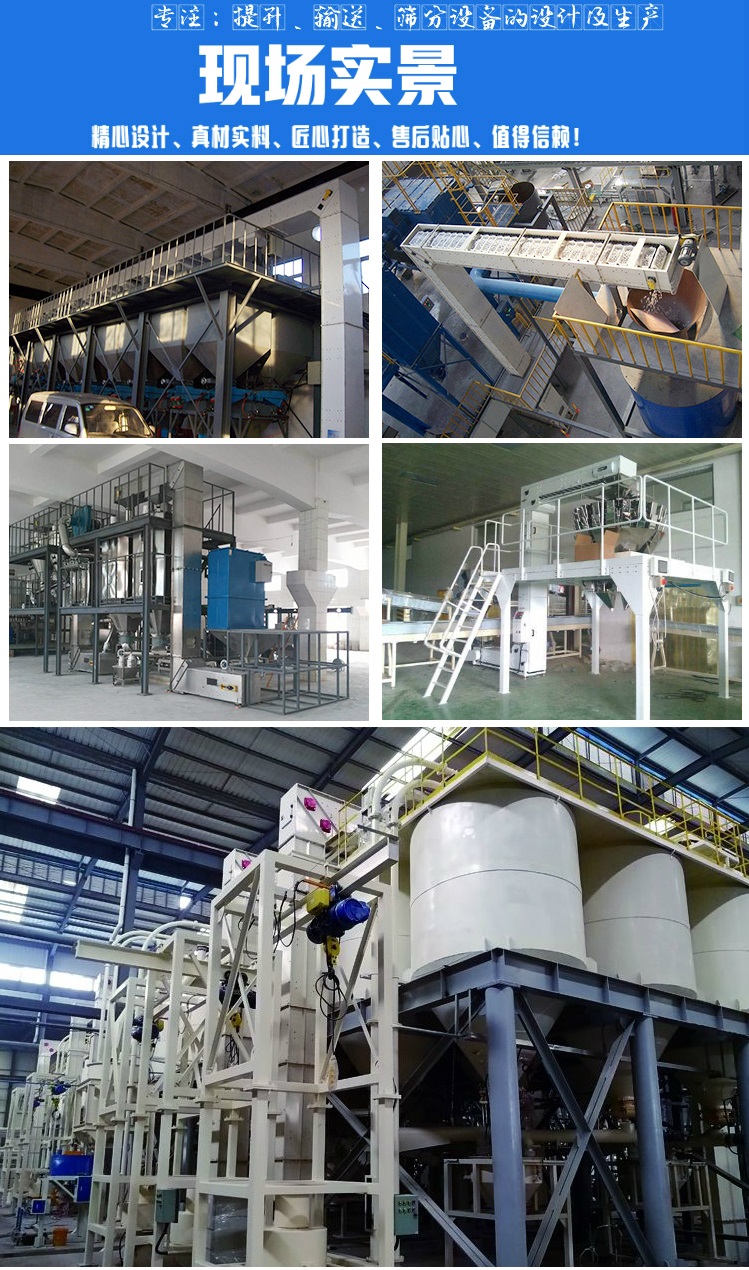

五、提升机的安装说明：
Z系列提升机为垂直式，其基础承受着提升机的提升物料重量，故安装前须对基础进行检查。
Z系列提升机分若干部件出厂，由用户现场安装。通常按下列次序安装。
1、先在基础上安装地脚螺栓，再安装下部装置，将其在基础上的相对位置校准，使机壳的基准面（上法兰面）处于水平面内，然后将其暂时紧固在基础上。
2、在下部装置上逐一安装中部机壳，一般情况下带检视门中间节安装在第二节中部机壳的位置上，二节中间节务必与上部装置连接（注意*节中间节支撑方向）。部分中节内腔焊接有防链条跑偏导轨，此类中间节按每2mm左右高度配置一节发货，安装时，也大致按2mm左右高一节配置。
3、中部机壳安装完毕校准后，安装上部装置。在一般情况下，应在上部和中部位置安装支撑装置，以预防机壳向侧面偏移，支撑装置应地固定在附近建筑物上，并能允许提升机在垂直方向上可自由伸缩。在各联接法兰处，应垫粗帆布或编制的石棉带和石棉绳，以预防灰尘外扬。
4、在上部装置处安装驱动平台，先把三片平台用螺栓连接成整体，再把整体平台和根支撑槽钢用螺栓连接或焊接在上部机壳上。再在整体平台上焊接维修架及分片栏杆。然后安装动力、传动链和链轮罩。链传动调整完毕后，再用螺栓固定。注意！！应把驱动底座和驱动平台焊接在一起。
5、安装运行部件。先把尾轴吊到*高位置，再安装链条和料斗。
6、后安装左（右）头罩。设置电器过载保护装置、电气保护开关，将输电线接装在提升机的电机上。
六、提升机安装的基本要求：
本机的基础*须坚固，各相对位置应正确，下部装置支承面应处于水平位置。连接各机壳的法兰*须整齐，不得有明显的错位，本机的中心线应力求在同一铅垂线上，其垂直偏差1/1000，总高的累积偏差不过的规定。
七、提升机无负荷试车应注意事项：
1、注意料斗、牵引链条及链轮的运行情况，运转部份不得与其它固定部分发生碰撞及卡住现象。两根链条运行应一致，料斗不允许歪斜。
2、各轴承的油温是否正常，（运转二小时后，温升不大于60º）润滑密封是否良好。
3、减速器有无过激响声，有无渗油，联轴器是否安*，电气控制是否正常。空载功率应不过额定功率35%。
4、仔细观察逆止装置，运转时是否地相脱离啮合。
5、的紧固件是否有松动现象，停车后应**注意料斗与链条之间固定螺栓的坚固情况。
6、在无负荷试车结束并认为满意后，应进行为时16小时的负载试车；即在原设计的提升量及提升物料的条件下进行运转。
八、提升机负荷试车注意事项：
1、负荷试车应在原设计的输送量及所拟输送物送条件下进行，*先观察驱动装置的工作情况，电动机在负荷情况下电流是否过额定值，电气控制是否正常及减速机的噪音特征等。
2、上、下部装配工作情况如何，两根链条的运行速度是否同步，料斗是否符合要求。
3、在均匀喂料的情况下，注意物料的供给特征，提升机下部不得发生材料的积塞现象。
4、观察输送物料在料斗内填充程度如何，是否有单面装载现象，测定输送量是否达到设计要求。
5、应多次停止提升机的运行，以检查逆止装置的作用，它应提升机突然停车时运行部件没有显著的反向行程。消除了负荷试车的缺陷，并认为满意后才能移交生产。
九、提升机使用维护事项：
1、本机在工作过程中应有固定操作人员，操作人员*须具有一般技术知识，并应熟悉本机性能。
2、本机的选用（输送物料特性、工作条件、输送量等）应严格遵守说明书的*切规定。
3、使用单位对本机应订立设备维修和安*操作规程，操作人员应严格遵守并认真做好交接班，当班时认真检查各部件工作情况。
4、向本机的喂料应均匀，不宜过多，以免使下部被物料堵塞。
5、本机在工作时，检视门*须**关闭，并应在上部、下部及经常打开的检视门处应安装照明设备，工作过程中发生故障应立即停止运转，消除故障，但当故障程度对运转无多大影响时，应作记录待检修时消除。
6、操作人员应经常检查各部件工作情况，但*对禁止在运转时对本机的运行部件进行清扫和修理。
7、下部装配的张紧装置应调整适宜，链条具有相当的工作张力。操作人员应经常注意料斗、链条的工作情况，个别料斗损坏应拆除、更换。
8、本机须在空载下起动，停车前不喂料，待卸料完毕后再停车。
9、本机除在工作过程中保持正常润滑及拆换个别损坏零件外，检修时*须清除在使用中记录的缺陷，拆换损坏零部件，及更换润滑油等。
10、使用单位可根据本机条件规定检修周期。
11、提升机在使用周期（一般15-20天）后，应打开下部检修门，清理掉积料，以免物料积塞。
|
