【提升机链轮】
链条、链轮是机械工业中重要通用基础件,板链斗式提升机上也不例外,板链提升机的牵引件就是链条,板式链条,驱动装置中的减速机和主轴之间一般也是通过链条传动链接的。它不仅用于现有主机产品的配套和修及主机产品的升级换代,而且关系到引进的机械装备的配件供应,因而实现链条链轮的标准化是促进机械产品三化(标准化、通用化、系列化)的重要保证,从而可以简化设计工作,保证镁条链轮的互换性,有利于产品成本的下降和产品质量的提高。
近年来,我国对斗式提升机链条链轮的标准化工作十分重视,全面贯彻执行了积极采用国际标准(ISO)的重大技术经济决策,促进了对外技术经济合作和国际贸易交往。
NE15斗式提升机为单排链样式,上下各安装一个链轮,NE系列板链提升机的链轮都是齿轮式的,一般上链轮比下链轮多一个齿。

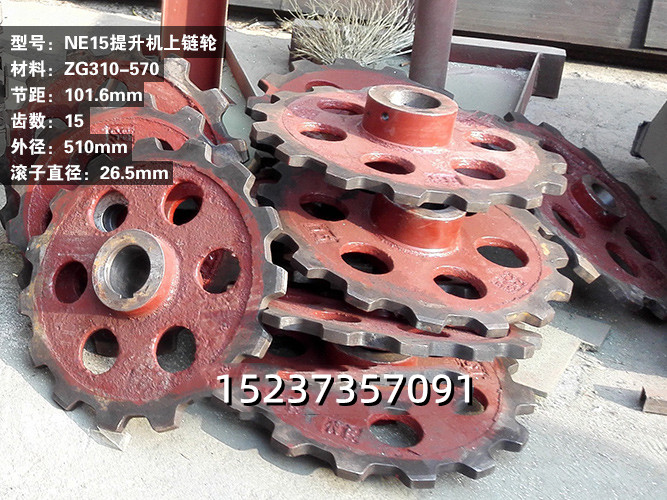

NE15斗式提升机上链轮为15齿,下链轮为14齿。链条节距101.6mm,滚子直径26.5mm。链轮材料ZG310-570,都经过齿面淬火热处理。
NE15斗式提升机是NE板链系列中zui小的一个型号。提升量为15立方每小时。为单排链样式,即上下各为一个链轮。NE15提升机链条安装在料斗中间位置。适用于水泥,石灰石,砂石等物料的提升。
【料斗】

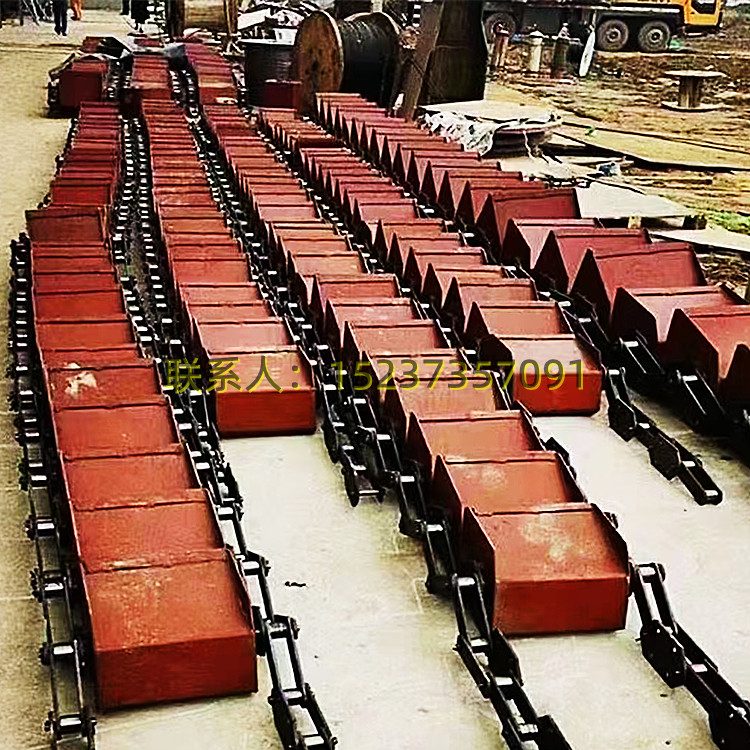

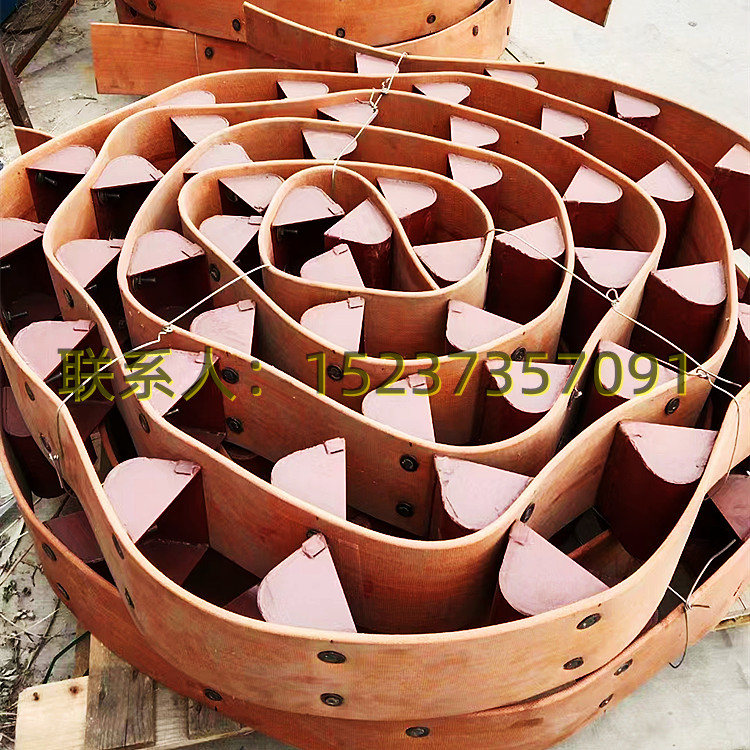

提升机料斗是斗式提升机上承载物料的载体,斗式提升机就是依靠一个一个的料斗将物料从低处装料然后提升到高处进行卸料的,NE30斗式提升机料斗就是NE30板链斗式提升机上专用的提升机料斗。
NE30提升机料斗
NE30斗式提升机料斗尺寸
NE30提升机料斗宽度300mm,板厚3mm,安装孔60*120mm,高度290mm,样式类似三角形料斗。挖料一侧和链条安装位置都焊接有加强板。
NE30斗式提升机料斗图纸尺寸
NE30斗式提升机料斗图纸尺寸如上图所示,一般型号参数都是标准的,购买料斗是可以作为参考。挖料一侧板倾斜角度45度,方便进料和卸料。两侧设计有挡料板,与TD、TH提升机料斗样式有所区别。
NE30提升机料斗材质
可以根据物料特性、工作环境等因素来确定NE30料斗的材质,常用的是碳钢Q235A材质,如果提升有腐蚀性物料或者有高温的环境可以考虑采用304不锈钢材质,有特殊要求的也可以进行定制设计。
NE30板链斗式提升机的主要结构
NE30料斗是斗式提升机上的常用配件,我们有必要了解下板链斗式提升机的主要结构。可以看做五大部分,头部箱体、尾部箱体、中间箱体、运行部件、驱动装置,驱动装置就是电机减速机,是安装在头部箱体上的,减速机和主轴之间通过联轴器或者传动链轮连接。
