NE50的板链条NE15提升机价格

斗式提升机是输送设备的一种，其主要特点是：增加规格及料斗型式，提高料斗运行速度及输送量，加大提升高度，从而扩大使用范围，可以满足建材、机械、化工、电力、粮食、轻工等部门多种物料的输送要求。

该系列斗式提升机采用离心式和混合式两种方式卸料，适用于输送堆积小于1.5t/m3的粉状、粒状小块状的无磨琢性、平磨琢性物料。如谷物、煤、砂、水泥、化肥等，物料温度一般不超60°C。

斗式提升机进料口一般设顺向、逆向两个，可根据工艺需要选择进料方式。通常选择逆向进料，可达到大产量。机头和机座全部可拆，所有可能受到粮食冲击的头轮壳体内表面及机座进料口内表面均装有可拆卸的耐磨衬板。

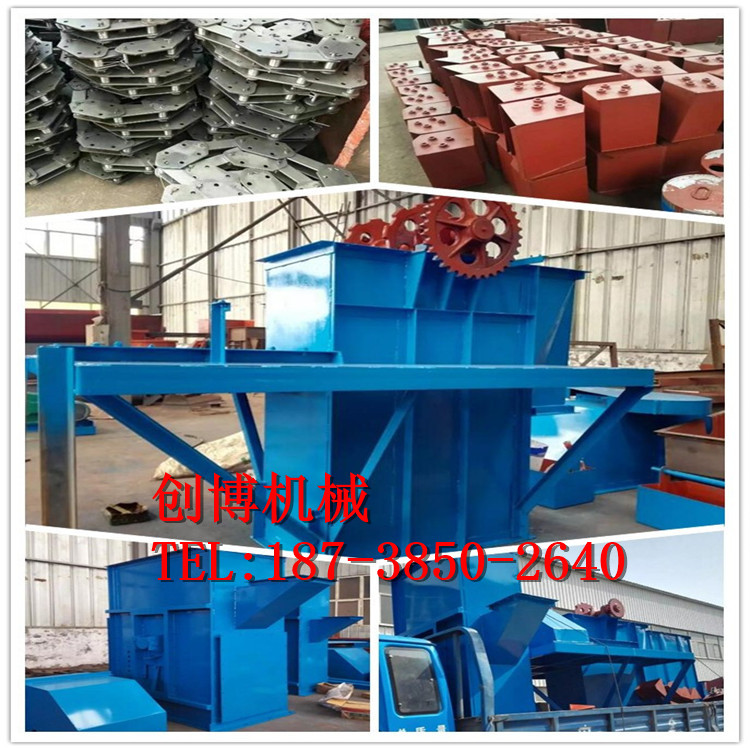

NE板链斗式提升机主要部件特点:

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

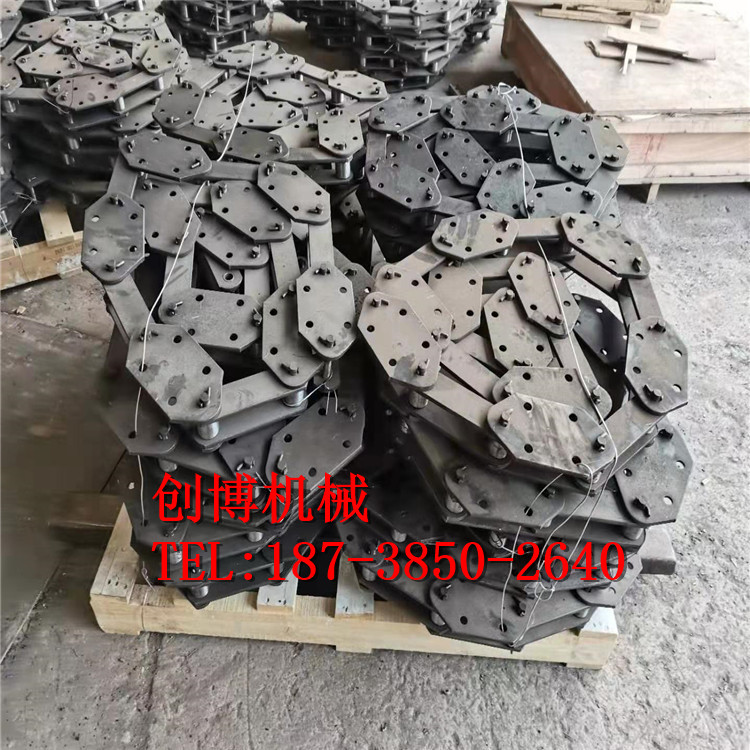

5.板链：链板采用 45 # HRC36~42

NE系列板链式提升机是引进国内外先进技术开发的产品。该系列提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度较高40m。其特点主要有：提升范围广，输送能力大，驱动效率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维修方便，结构紧凑、刚性好、运行费用低。

NE斗式提升机的主要特点：

1、输送能力大。该系列斗式提升机是国内同类提升机中相近结构尺寸输送量较大的提升机，提升量为50m3/h～500m3/h。　　

2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。　　

3、驱动功率小。采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30％。　　

4、提升高度高。采用板链式高强度链条，在额定输送量下提升高度可达60米。　　

5、操作、维修方便，易损件少。　　

6、本斗式提升机结构钢性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。

NE板链斗式提升机工作原理:

NE板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。NE板链式斗式提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

提升机安装说明　　

NE系列板链式提升机为垂直式，其基础承受着提升机的全部重量，故安装前必须对基础进行检查。

NE系列板链式提升机分若干部件出厂，由用户现场安装。通常按下列次序安装。

1．首先在基础上安装地脚螺栓，再安装下部装置，将其在基础上的相对位置校准，使机壳的基准面（上法兰面）处于水平面内，然后将其暂时紧固在基础上。　　

2．在下部装置上逐一安装中部机壳，一般情况下带检视门中间节安装在首先节中部机壳的位置上，首节中间节务必与上部装置联接（注意首节中间节支撑方向）。　　

3．中部机壳安装完毕校准后，安装上部装置。在一般情况下，应在上部和中部位置安装支承装置，以防止机壳向侧面偏移，支承装置应可靠地固定在附近建筑物上，并能允许提升机在垂直方向上可自由伸缩。在各联接法兰处，应垫粗帆布或编制的石棉带和石棉绳，以防止灰尘外扬。

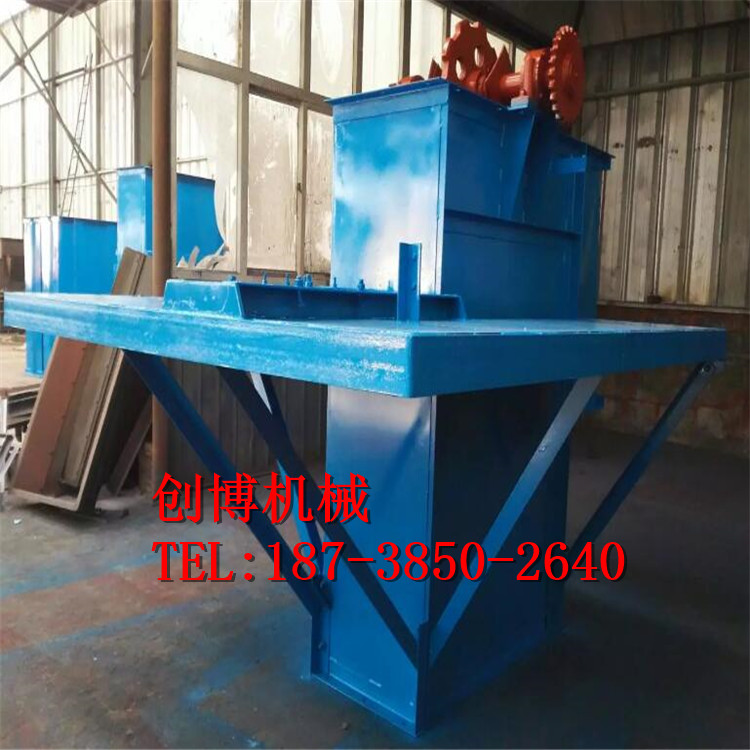

4．在上部装置上安装驱动装置。首先把三片平台用螺栓联接成整体，再把整体平台和8根支撑槽钢用螺栓联接或焊接在上部机壳上。再在整体平台上焊接维修架及分片栏杆。然后安装动力、链传动和链轮罩。链传动调整完毕后，再用螺栓固定，为保险起见，把驱动底座和驱动平台焊接在一起。　　

5．安装运行部件。首先把尾轴吊到较高位置，再安装链条和料斗。　　

6．较后安装左、右头罩。设置电器过载保护装置、电气保护开关，将输电线按装在提升机的电机上。　
