NE型板链斗式提升机工作原理：

NE型板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，物料重力效果下自行卸料。本系列提升机标准多(NE15~NE800共11种)提升量广，且生产效率高，消耗较低，该机采用全封式机壳，链速低，几乎无回料现象，因此功率损耗少，噪声低，寿命长。

NE系列新型环保节能板链斗式提升机（以下称NE系列提升机）是本公司引进国外同类产品先进技术开发的新产品。在各工业国家，这类提升机应用极广，环保节能板链斗式提升机是对物料进行垂直提升输送的设备，它被广泛应用于建材、化工、冶金、电力等行业用来提升各种块状、粒状、粉状物料。例如：石灰石、水泥熟料、矿渣、煤、水泥、矿渣粉、电厂粉煤灰等

NE系列提升机的主要特点

1.提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅可提升粉状、粒状和块状物料，而且可提升磨琢性物料。物料的温度≤250℃。

2.输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

3.驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料现象，因此驱动功率小，理论计算功率是环链提升机的25％～45％。

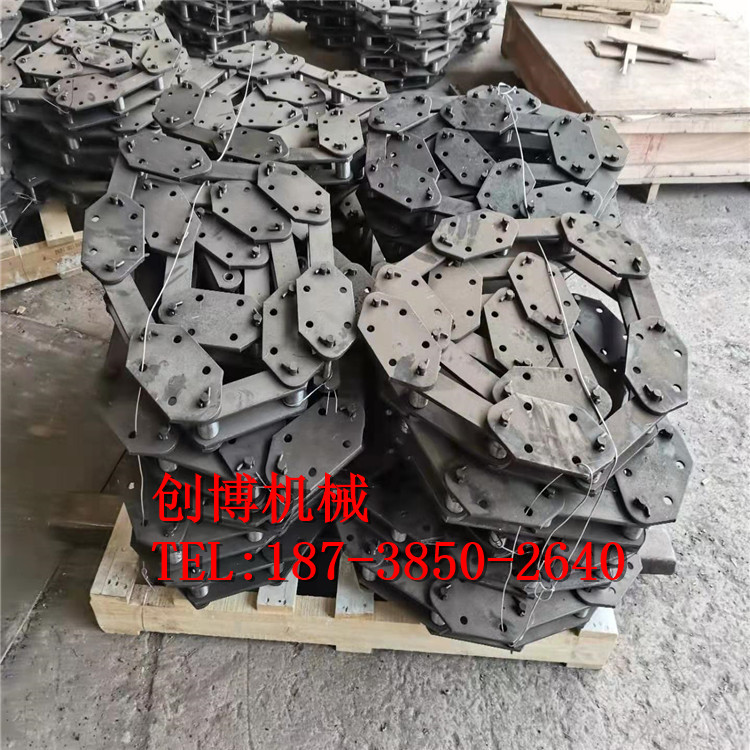

4.使用寿命长。提升机的喂料采取流入式，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒落，这就防止了磨粒磨损，输送链条采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。根据国外同类产品在生产中长期的实践表明，输送链条使用寿命超过5年。

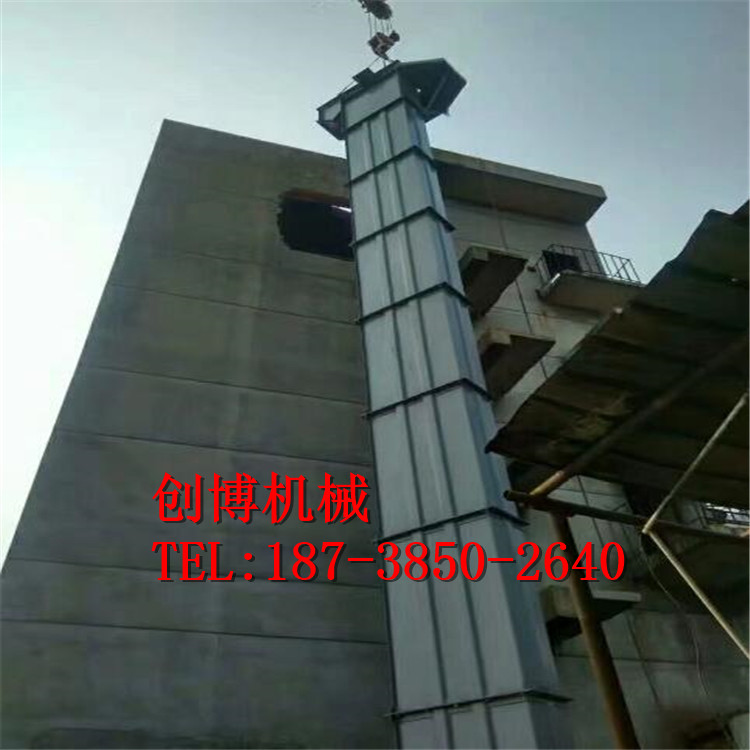

5.提升高度高。该系列提升机链速低，运行平衡，且采用板链式高强度耐磨链条，因此可达到较高的提升高度（高达40m）。

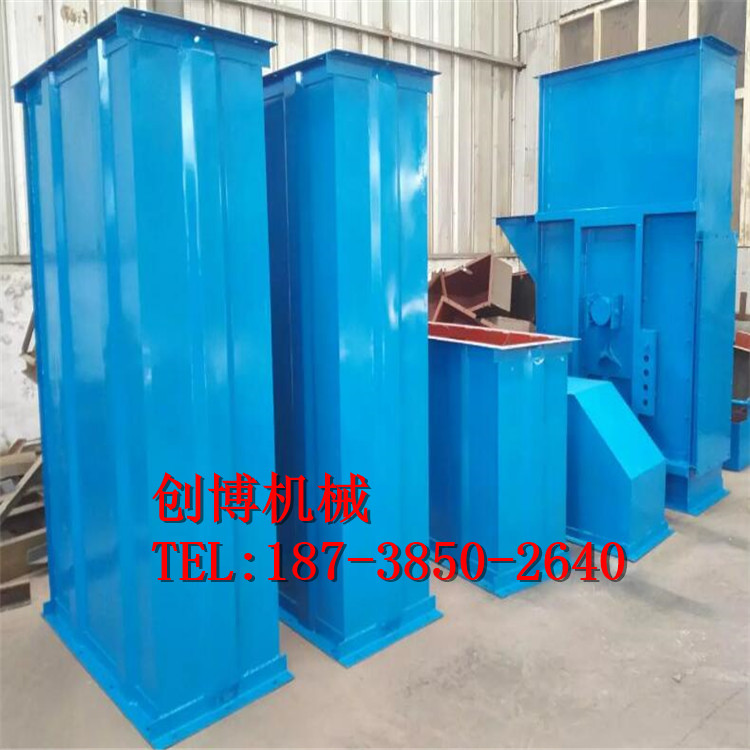

6.密封性好，环境污染少。我公司针对提升粉状物料的密封问题，做了多次技术改进。如：设备机壳采用全封闭式，尾部密封采用弹簧压紧式，完整解决了跑、冒、漏等难题，使设备完整符合环保要求，对于密封要求更高的客户，法兰联接采用沟槽密封式。

7.运行可靠性好。先进的设计原理，保证了整机运行的可靠性，无故障时间超过3万小时。

8.操作、维修方便，易损件少。

9.机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

10.结构精度高。我公司在壳体制造上，为了保证垂直，无方向性，外观漂亮，几何形状及尺寸有效，钢板采用数控液压剪板机或等离子切割机、下料，壳体采用500T压力机将墙板一次压制成型，保证了外型一模一样，法兰全部采用扁钢调直后冲孔、开槽；在组对上，全部采用推荐组对胎具，从而保证了中间壳体几何形状及尺寸有效，有互换性，法兰平整，形状一致。

11.使用成本低。

12.安全性高。根据客户要求，在原有配置基础上，还可增加先进的设备自动保护装置，在提升机尾部安装了料位开关和速度优越感器，当物料在尾部机壳内存料时，料位开关立即报警并联锁停车，当设备运行转速下降超出设定值时，速度传感器也会立即报警并指令停车，实现了自动保护，避免出现事故。

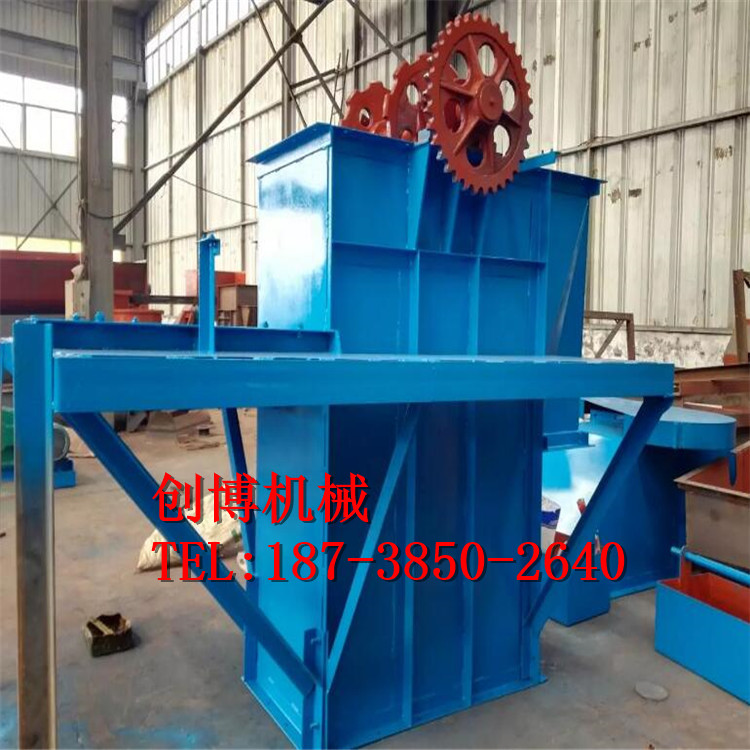

斗式提升机是一种应用非常广泛的机械输送设备，其工作原理是牵引带围绕在头轮和底轮之间，畚斗按一定距离固定在牵引带上，外壳将畚斗和牵引带密封，物料由机座进入运动着的料斗，沿机筒提升，在机头处物料由料斗抛出，经卸料管卸出机外。

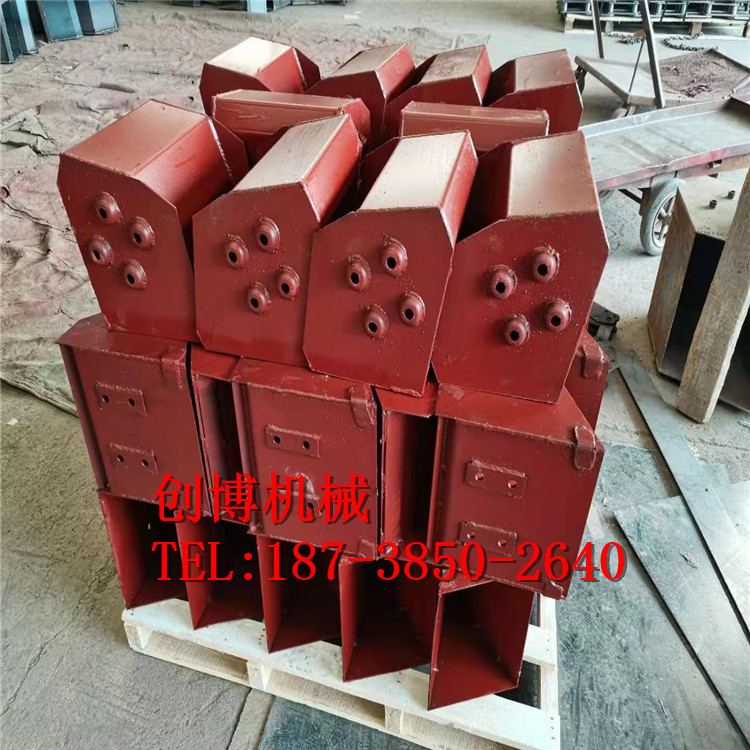

提升机主要构件：外壳、头轮、底轮、牵引带（链条）畚斗

斗式提升机特点

1）垂直输送，结构紧凑、占地面积小、简单；

2）密封性好，能在全封闭的罩壳内工作；

3）提升高度和输送量都较大；

4）过载的性大，斗和牵引件易损，不适应输送大块物料，均匀加料，否则易堵塞。

斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料，可通过包装机的信号识别来控制机器的自动停启。斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。分为环链、板链和皮带。
