TH型提升机特点：

1、输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍：

2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；

3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；

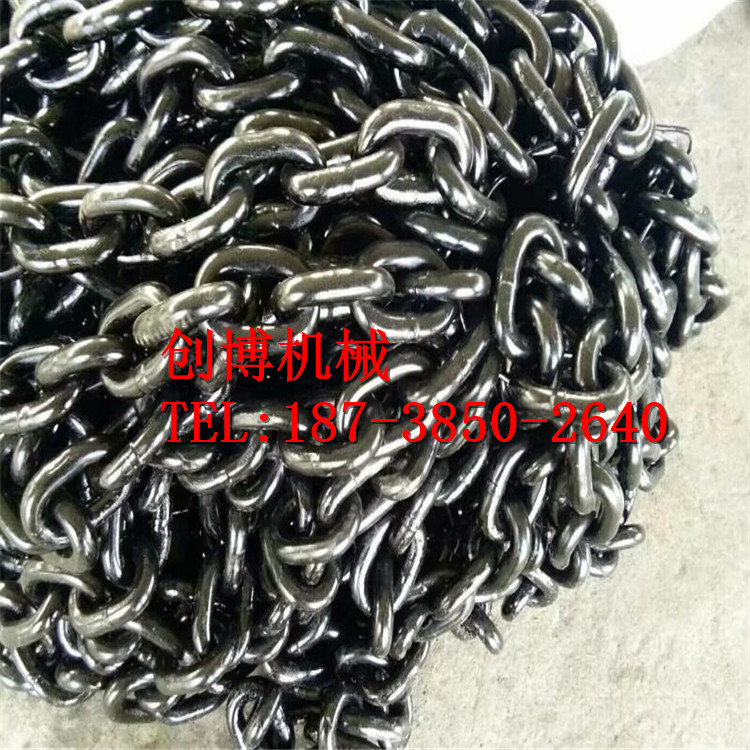

4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

本提升机为混合或重力方式卸料，掏取式装料，适用输送堆积密度不大于1.5t/m3 的物料的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250度。

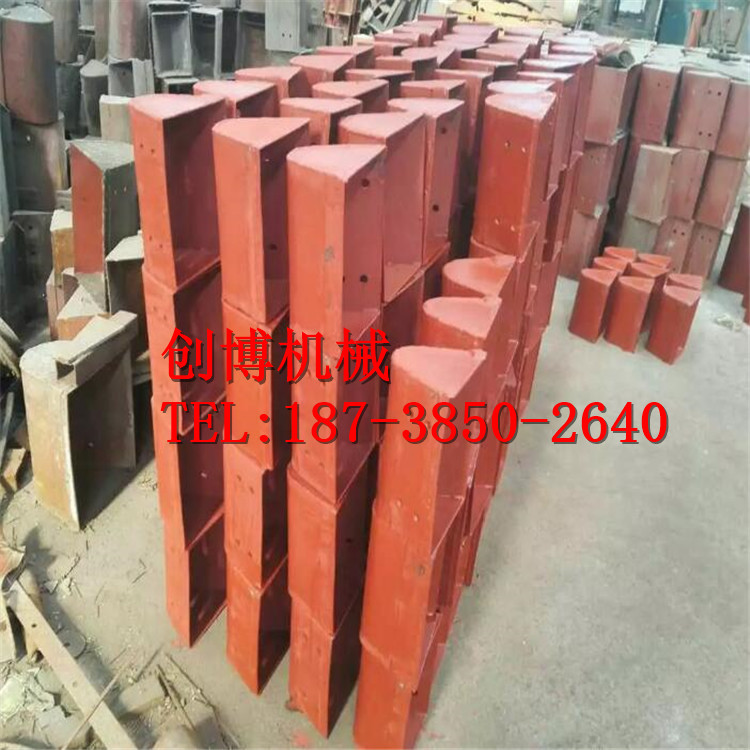

环链斗式提升机备有两种料斗：

zh型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。

sh型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石等。

式提升机是一种环链离心斗式提升机，提升机系由运行部分带有传动链轮的上部区段，带有拉紧链轮的下部区段，中间机壳驱动装置，逆止制动装置组成。本提升机的料斗是间断布置的，料斗利用“淘取法”进行装载，利用“离心投料法”进行卸载。本提升机适于输送粉状、料状及小块状的无磨琢性物料，由于提升机 的牵引机构是环形链条，因此允许输送温度较高的物料。

TH型环链离心斗式提升机工作原理

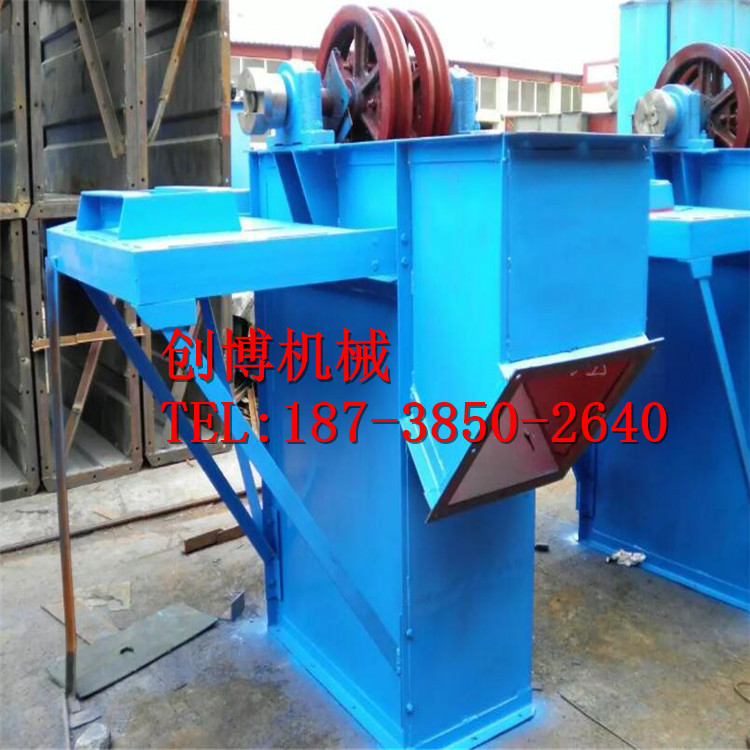

TH型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

TH系列斗式提升机工作原理:TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

作原理:料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

　　斗式提升机:适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。

　　NE系列板链斗式提升机主要工作部件特点:

　　1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

　　2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。

　　3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

　　4、链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

　　5、板链：链板采用 45 # HRC36~42 。

　　a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；

　　b 、采用较低的链速度(o．5米/秒)；

　　c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
