DK1500型圆盘给料机 粉煤灰转盘给料机 煤灰沙料重型圆盘喂料机
圆盘给料机的组成:圆盘式给料机是适用于20mm以下粉矿的给料设备。 圆盘式给料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动,该驱动装置的电磁离合器具有实现给料机的开、停和兼有功能转换的作用,能均匀、连续地将物料喂送到下一道工序,适用于喂送各种非粘性物料,不适用于流动性能良好的粉状物料,使用圆盘给料机喂送的物料有矿石、煤粉、水泥、熟料、石灰石、黏土等粉状、粒状或小块状物料。圆盘式给料机由交流电机驱动工作,其组成主要有液位控制机构和液体定量机构。其中液位控制机构控制槽体内液位变化范围。在液体定量机构中圆盘上的若干个固定的料液斗随圆盘的转动逐个从槽体低处舀液体,同时逐个被旋转到高处将液体倒入接料盘,然后通过出液口流出,实现定量给料。

圆盘给料机主要技术参数:
型号规格(mm) | Ф600 | Ф800 | Ф1000 | Ф1300 | Ф1600 | Ф1800 | Ф2000 |
转速(rpm) | 8 | 8 | 7.5 | 6.5 | 6 | 5 | 5 |
较大喂料粒度(mm) | 25 | 30 | 40 | 50 | 60 | 70 | 80 |
喂料能力(m3/h) | 1-3 | 1.2-7 | 2.5-16 | 4.5-27 | 7-48 | 9-60 | 15-120 |
电机型号 | Y90L-6 | Y90L-6 | Y100L-6 | Y132S-6 | Y132M1 -6 | Y132M2 -6 | Y160M-6 |
电机功率(Kw) | 1.1 | 1.1 | 1.5 | 3 | 4 | 7.5 | 11 |
重量(kg)DK | 438 | 555 | 827 | 1150 | 2040 | 2900 | 3340 |
重量(Kg)DB | 490 | 597 | 9.6 | 1280 | 2240 | 3165 | 4089
|
DK/DB圆盘给料机选用应注意事项:

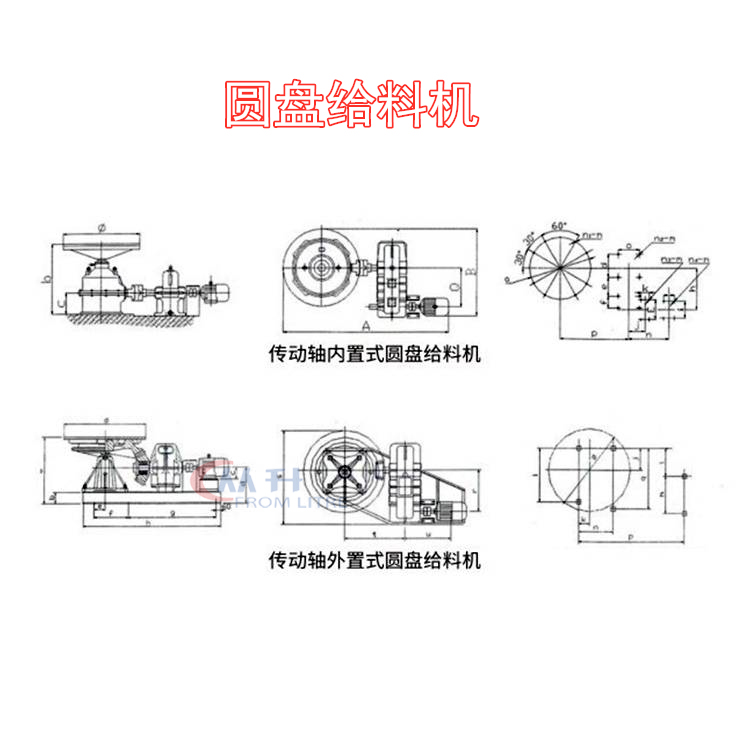

1、传动布置形式按减速机与圆盘主体相对位置不同来分,有左、右、后3种,选用时应明确;
2、正常情况下按Y系列异步电动机供货;
3、给料套筒分为敞开式和封闭式2种,选用时应明确;
4、安装基础螺栓由用户自备;
