河南骄阳机械生产的重型刮板输送机的类型很多，各组成部件的形式和布置方式也各不相同，但其主要结构和基本组成部分是相同的，由机头部、机身、机尾部和辅助设备四部分组成。

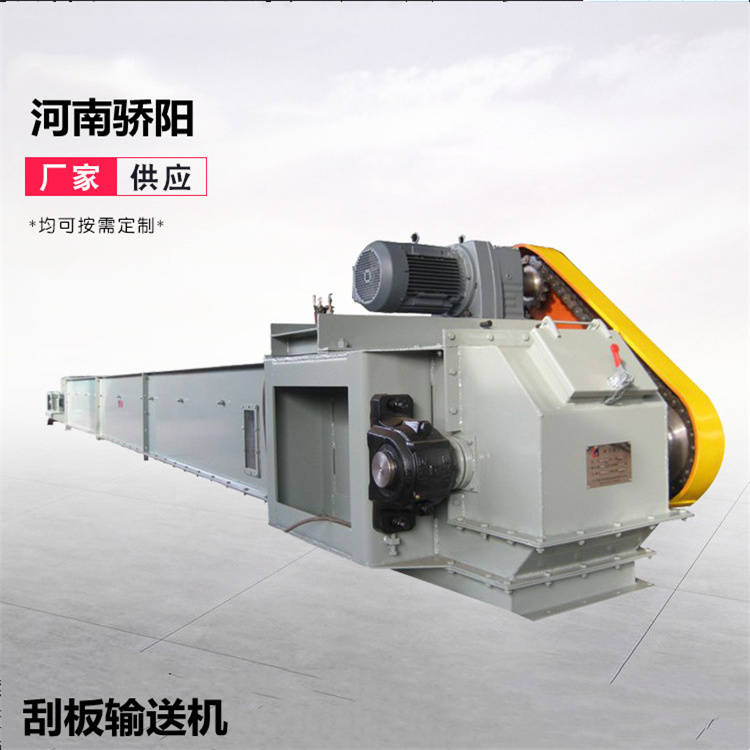

河南骄阳机械 重型刮板输送机

重型刮板输送机的机头部是输送机的传动装置，包括机头架、电动机、液力联轴器、减速器、机头主轴和链轮组件等。作用是电动机通过联轴器、减速器、机头主轴和导链轮，带动刮板在溜槽内运行，将煤输送出来。

重型刮板输送机的机身是输送机的送煤部分，由槽体和刮板链组成。槽体是输送机机身的主体，是荷载和刮板链的支承和导向部件，由钢板焊接压制成型，分为中部槽、调节槽和连接槽。刮板链由链环和刮板组成。

重型刮板输送机的机尾部由机尾架、机尾轴、紧链装置、导链轮或机尾滚筒组成;导链轮用来改变刮板链方向;紧链装置用来调节刮板链松紧。

重型刮板输送机的辅助装置包括紧链器、溜槽液压千斤顶和防滑装置等。

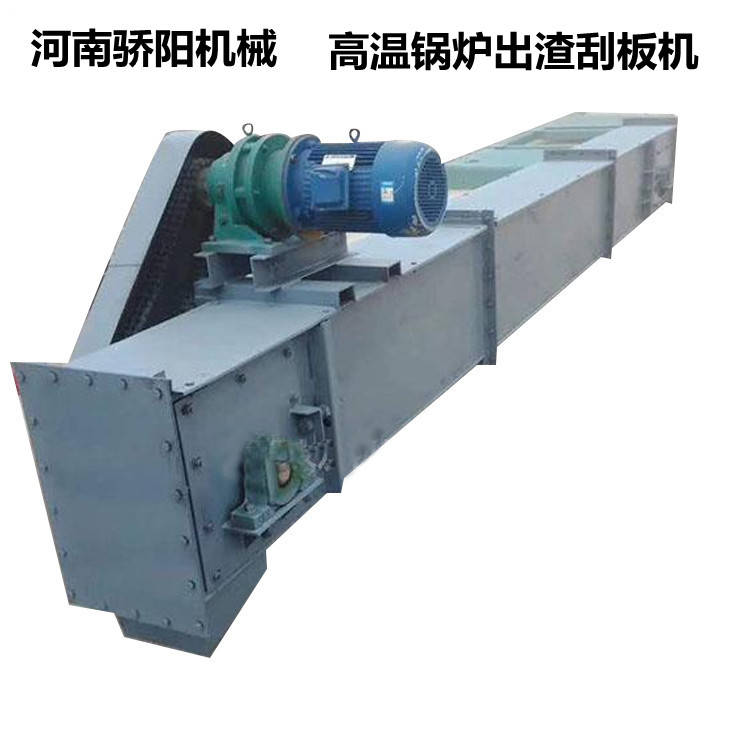

河南骄阳机械 重型刮板输送机

重型刮板输送机在工作时，将敞开的槽体，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上(组成刮板链)，作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着槽体移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

重型刮板输送机用途广泛

在选矿厂扮演着非常重要的角色，尤其是大型选矿厂不可缺少的设备。其类型包括:水平刮板输送机、倾斜刮板输送机和自清式刮板输送机。刮板输送机看起来简单，但在实际生产中，它是故障频率高的设备，对刮板输送机正确的维护和使用就显得尤为重要。本文将借鉴一些国外的经验，结合国内实际需求，讨论一下这方面的问题。首先，简单介绍一下重型刮板输送机的设计思路，以便大家更好地理解有关维护和使用过程中的问题。

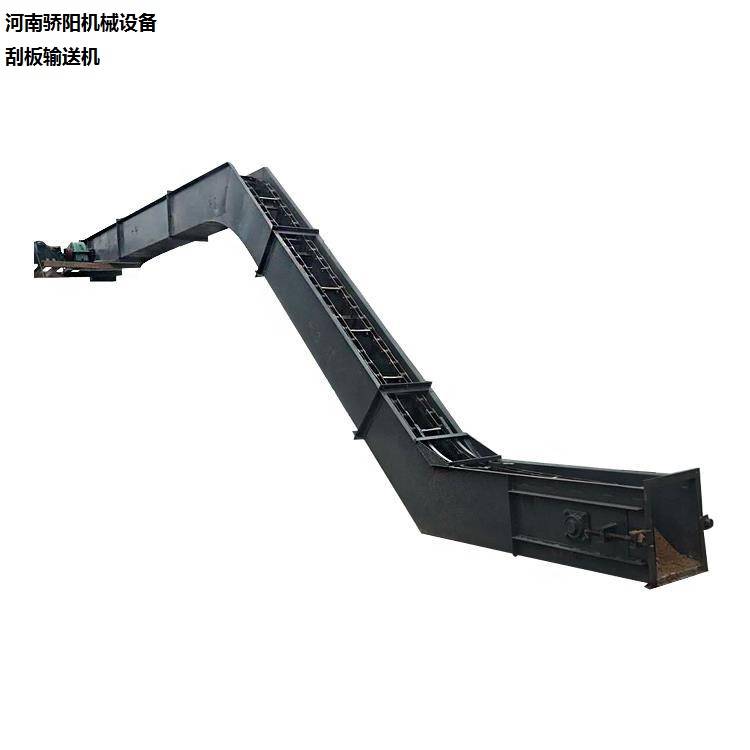

河南骄阳机械 重型刮板输送机

重型刮板输送机它可以水平或有一定角度向上或向下传送原料和成品。输送机的基本构造是由链条和上面的刮板组成，它可以设计成各种结构，如多入口、中间卸料、不同倾斜角度。设计的灵活性使现代刮板输送机在选矿厂中用途广泛。专业化的设计可以使刮板机以很陡的坡度运行，且有好的自清功能。有些输送机装有链条断裂或阻塞保护开关和尾轮轴速度监视。

河南骄阳机械 重型刮板输送机

重型刮板输送机减速机结构图详细图解

重型刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作20~4°的弯曲。传动系统由电动机、减速机、联轴器组成，矿用刮板输送机的动力部分。传动系统的布置有垂直型和水平型两种基本形式，也可以根据现场位置调整。为便于安装，传动装置下设计有安装电动机、减速机的底架
