洗煤厂用的刮板输送机

洗煤厂用的刮板输送机

河南骄阳机械所生产的刮板输送机是一种挠性牵引机构的连续输送机械。它的牵引构件是刮板链，承载装置是中部槽。刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。其中机身在工作面和运输巷道交汇处呈90度弯曲设置的工作面输送机叫“拐角刮板输送机”。

刮板输送机结构

刮板输送机的类型很多，各组成部件的形式和布置方式也各不相同，但其主要结构和基本组成部分是相同的，由机头部、机身、机尾部和辅助设备四部分组成。

刮板输送机的传动装置

机头部是输送机的传动装置，包括机头架、电动机、液力联轴器、减速器、机头主轴和链轮组件等。作用是电动机通过联轴器、减速器、机头主轴和导链轮，带动刮板在溜槽内运行，将煤输送出来。

刮板输送机分类

按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。

刮板输送机主要发展趋势是：

1、大运输量。国外发达采煤国家已经发展到小时运输能力高达1500t（80年代）3500t（90年代）的刮板输送机。

2、长运输距离。为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上。

3、大功率电动机。电动机的功率已发展到单速电机达525kW，双速电机500/250kW。

4、寿命长。由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上。

刮板输送机型号参数

刮板输送机的工作原理

刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

刮板输送机的图纸

刮板输送机的种类：

刮板输送机按刮板链形式可分为：中单、中双、边双、准边双链四种形式;

刮板输送机按输送能力及电机功率可分为：轻型(单电机P<75kw)、中型(单电机75≤p≤160kw)、重型(单电机200≤p≤400kw)及超重型(单电p>400KW);

刮板输送机按应用场所可分为：煤矿井下用输送机、煤矿井上用输送机、非煤矿山用输送机;

刮板输送机按卸载形式可分为：端卸式、侧卸式;

刮板输送机按中部槽结构可分为：开底式、封底式;

刮板输送机按驱动电机形式可分为：单速电动机驱动型式、双速电动机驱动型式。

刮板输送机装机功率：5.5kw-320kw，槽宽：280mm-764mm， 输送量：30-700t/h。

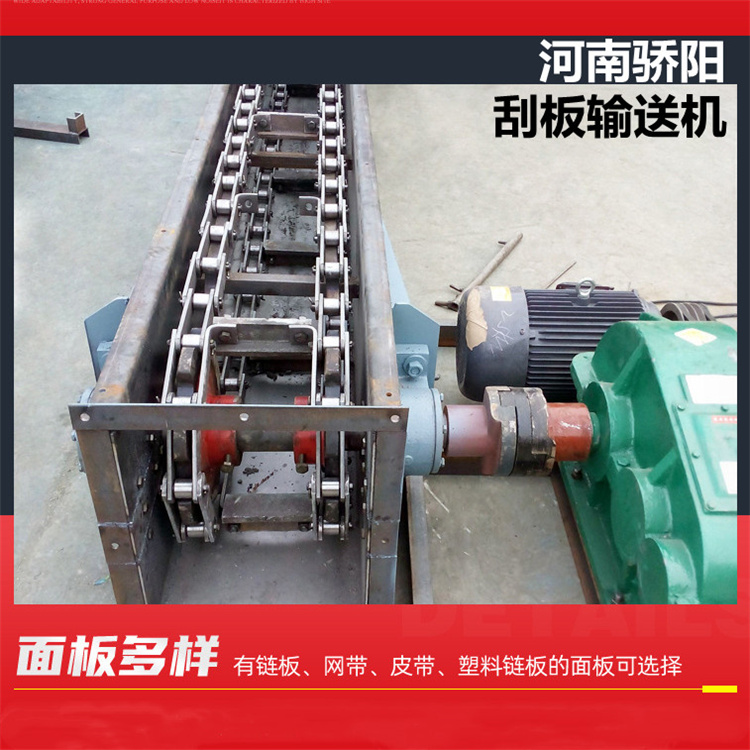

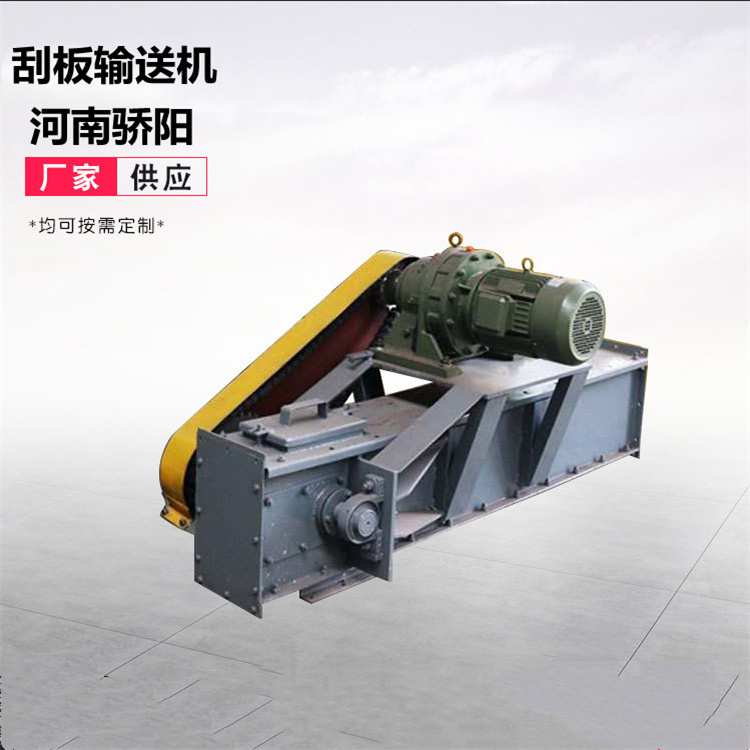

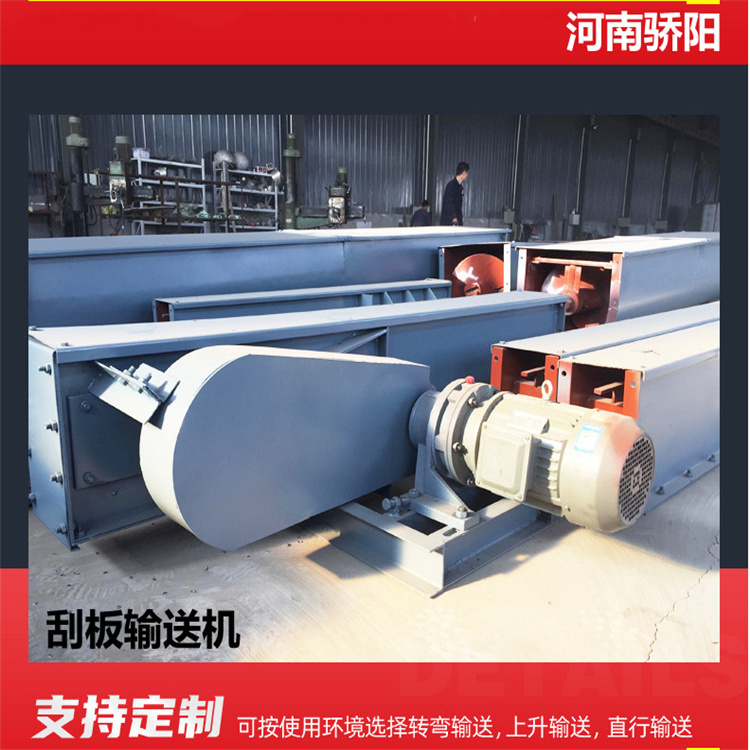

刮板输送机图片

刮板输送机选型的影响因素：

（1）、机型敲定 确定匹配的刮板输送机类型，根据物料的自身物理或化学性质及应用领域的不同，敲定选择哪种设备机型，是用户选型的首先步。

（2）、时产要求 根据实际的生产需求，对设备的时产处理范围的考虑，影响刮板输送机的型号的大小其中一因素。

（3）、技术要求 技术在选型的过程中，对设备技术的要求，因为面临不同规格类型的物料，选择的技术也不同，也会影响到刮板输送机的型号。

用户选择匹配的刮板输送机型号能够使生产事半功倍，一定要选择信得过生产厂家，能够保证生产更加顺利。要想购买质量好、技术高的设备就选择骄阳机器，骄阳刮板输送机不但设备型号全，而且在保证设备质量的基础之上，采取合理的销售策略，利薄多销政策的实施，价格更加优惠
