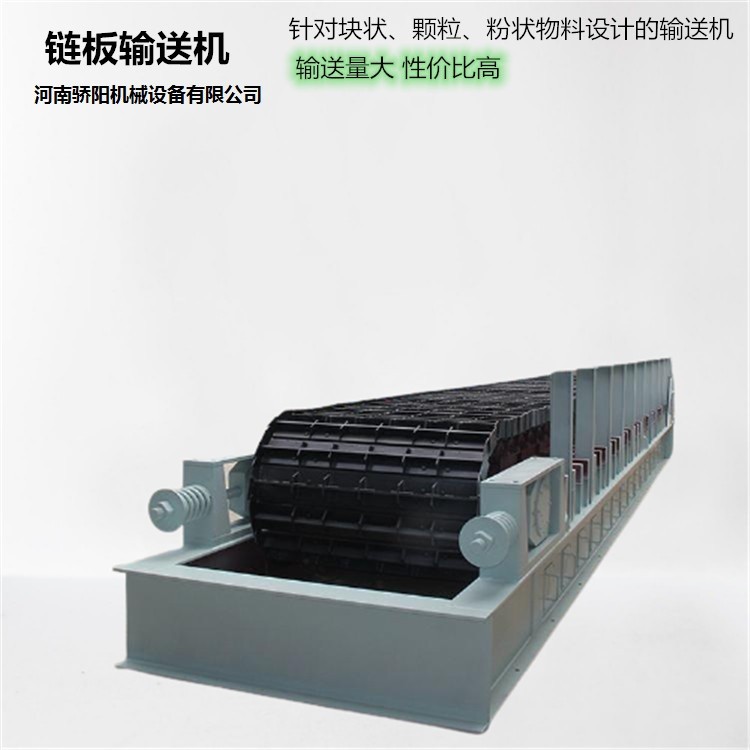

矿用重型链板输送机

矿用重型链板输送机

重型输送链板结构分为三种型式：

P型链板输送机——输送槽承载板的纵剖面为平板形，适用于沿水平或倾角≤15°输送块状物料。

L型链板输送机——输送槽承载板的纵剖面为波浪形，适用于沿水平或倾角≤25°输送块状及颗粒状物料。

C型链板输送机——输送槽承载板的纵剖面为浅槽形，适用于沿水平或倾角≤35°输送块状及颗粒状物料。

河南骄阳机械生产的链板构件采用低合金钢板组焊而成，强度高、耐磨损、不漏料，输送槽底板厚度≥16-25mm、此板冲压成型，在槽板上下增加了80-120mm加强筋，提高了整体的刚度、强度及耐磨性，延长使用寿命。槽板互相搭接，工作时不漏料，槽板上下加强，具有更大的承载能力；

B：输送槽承载板的材质不低于Q235、槽体交迭部位的间隙不大于3mm、槽体焊接后消除应力。

C：料槽采用整体放样下料，在3000T油压机上一次模压成形，使每个槽板形状一致，并且组对及钻孔在组合模具上一次性完成，完整达到了图纸要求。另外，由于U形轴座易于歪扭变形，将U形改为“□”形，铣加工（与料槽）接合面后，在推荐模具上一次性组装及焊接。为保证达到图纸要求，避免因轴座孔相对位置精度达不到要求，造成机子跑偏，甚至脱轨，较终仍须对轴座进行镗孔加工。同时为控制料槽变形，在制造过程中，加有工艺支撑筋，在运输中采用集装箱包装方法。
