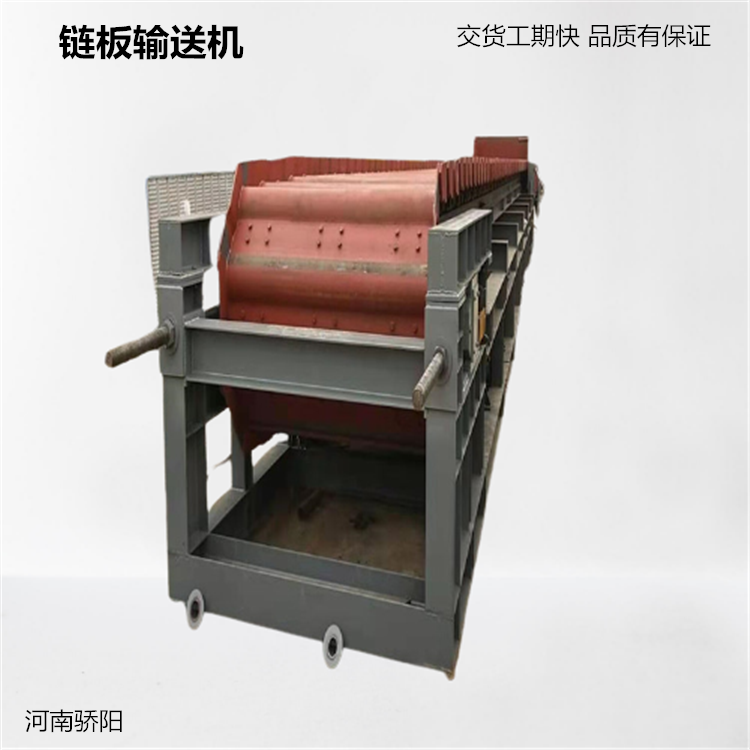

河南骄阳机械生产的链板给料机，以GBZ2000×5000链板给料机举例说明，槽板宽2000mm，中心距5000mm，输送倾角10°，链板给料机的输送速度m/s～0.13，链板给料机为获得好的受料和卸料条件,可以用“Z”形布置形式。即设有上水平段下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间用凹弧段机架相连以实现输送带的圆滑过渡

河南骄阳机械生产的链板给料机，金属板链工作环境温度-20℃~+120℃，由电动机减速器传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。链板给料机头部驱动装置由头部驱动装置尾轮装置拉紧装置链板及机架等个组成。

河南骄阳机械生产的链板给料机，板条的形式依输送物料的不同而异。输送成件物品时采用平板条；输送粒度较大的散状物料时采用带挡边的搭接板条；输送粒度较小的物料时采用带挡边的槽形板条。由于使用广泛，链板给料机会在各个领域内大范围使用。重型链板输送机运送面平展滑腻，摩擦力小，物料在运送线之间的过渡平稳，由于工作环境以及生产工艺的需要,板链线度转弯型,在面板上可加装各种工装夹具,以满足夹紧旋转及装配检测.

链板给料机产品介绍

链板给料机根据JB4225-86《链板给料机》设计制造，适用于沿水平或倾斜的线段由贮料仓向破碎机、输送机或其它工作机械与容器连续输送块状物料。物料堆积密度不大于2400kg/m³，块重不超过500kg，温度≤400℃，倾斜角度≤25^o。

链板给料机适用行业

本产品广泛用于金属矿山、采石、冶金和水泥企业的采选、破碎、转运和配料过程中，是原料处理或连续生产过程中不可缺少的设备，尤其适用于运送大块、高温和尖锐的物料，并能在露天和潮湿等恶劣的环境下可靠的工作。

链板给料机性能特点

1、驱动装置采用垂直轴和硬齿面圆柱齿轮减速机和电器保护装置，具有均匀调速和自动过载保护的特点。

2、大型给料机采用限矩液力联轴器，因而具有机械过载保护功能。

3、套筒滚子输送链是按ISO1977/I-1976设计制造的。滚子表面经渗碳淬火，耐磨性能好。

4、链轮采用铸钢和合金钢铸造，并进行齿面硬化处理，耐磨性好，使用寿命长。

5、全部采用了滚动轴承支撑结构，密封和润滑性能好，运行阻力小，便于维修和保养。

6、桁架结构的机架自重轻，钢性好，占地小，便于调节，装拆和运输。

7、整机采用了全封闭防护罩，利于排尘和保护环境。

8、对倾斜安装的给料机，采用自动逆止运行机构的逆转。

链板给料机结构型式有如下几种：

P型—承载板纵剖面为平板型，适于沿水平或倾角小于或等于15^o输送块状物料。

L型—承载板纵剖面为波浪型，适于沿水平或倾角小于或等于25^o输送块状物料。

H型—承载板纵剖面为圆弧型，适于沿水平或倾角小于或等于25^o输送块状物料。

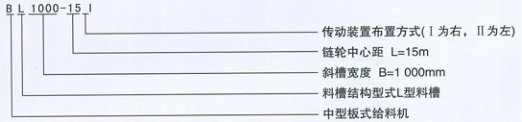

链板给料机标记示例

注：传动装置左、右式：从物料运行方向看，在主机右侧为右式传动，在左侧为左式传动。

链板给料机技术规格参数
