立筒库埋刮板输送机驱动装置在一个弯曲段附近，驱动装置由链轮及链条、轴承及联轴器、减速器和电机组成。电机的动力经减速器、联轴器、链轮轴带动链轮传递，链轮带动链条，把动力传给刮板链，刮板推料前移，环型刮板输送机带载荷启动。

立筒库埋刮板输送机的电机

环型刮板输送机传动系统有一定的预紧力，在停机时传动处在松弛状态，各个环节有一点间隙，链条为弹性体。在电机启动瞬间，压缩间隙和链条拉伸，对整个传动系统产生很大的机械冲击。环型刮板输送机启动初始为吸收间隙的空载运动，电机此时转矩小、转速慢，在静态转为动态时，要求电机有足够的转矩克服静摩擦力，并有平稳提升的启动转矩和相应的机械性能曲线，逐步加速，在克服静摩擦力后，负载明显下降，电机转矩提升相对变慢，实现平稳启动。要求电机的启动电流小，一般电机满载启动时间4~6 s，启动加速度在0.2~0.3m/s²。5000 t/d大豆压榨生产线配置的环型刮板输送机，测定运行功率在30 kW左右，运行电流为额定电流的40%。考虑带料启动或运行过程中物料量的波动，进口环型刮板输送机配ABB电机，功率为75 kW，配软启动，目的是减少启动时过多的压降，设置高位电流报警进行过载保护。

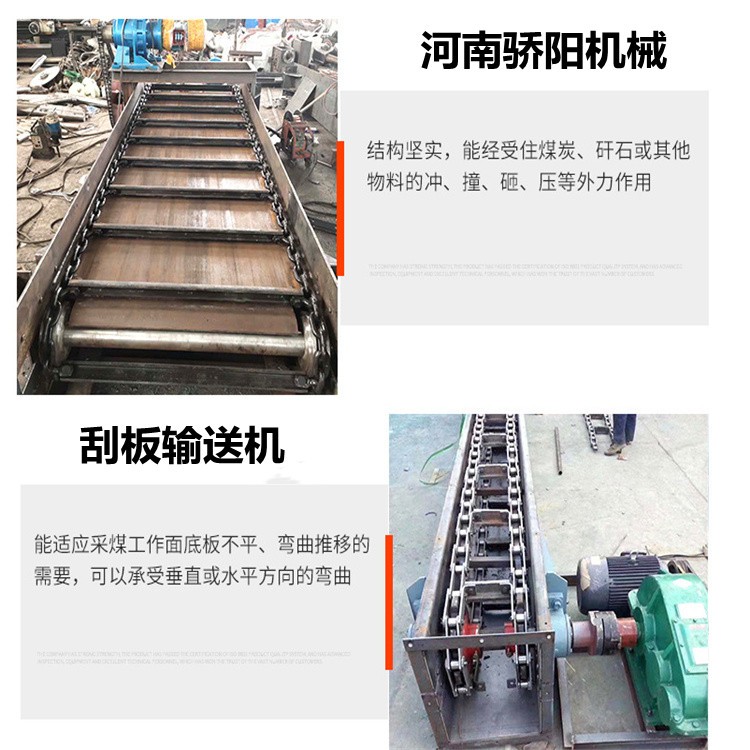

刮板输送机的类型很多，各组成部件的形式和布置方式也各不相同，但其主要结构和基本组成部分是相同的，由机头部、机身、机尾部和辅助设备四部分组成。

刮板输送机的机头部是输送机的传动装置，包括机头架、电动机、液力联轴器、减速器、机头主轴和链轮组件等。作用是电动机通过联轴器、减速器、机头主轴和导链轮，带动刮板在溜槽内运行，将煤输送出来。

刮板输送机的机身是输送机的送煤部分，由槽体和刮板链组成。槽体是输送机机身的主体，是荷载和刮板链的支承和导向部件，由钢板焊接压制成型，分为中部槽、调节槽和连接槽。刮板链由链环和刮板组成。
