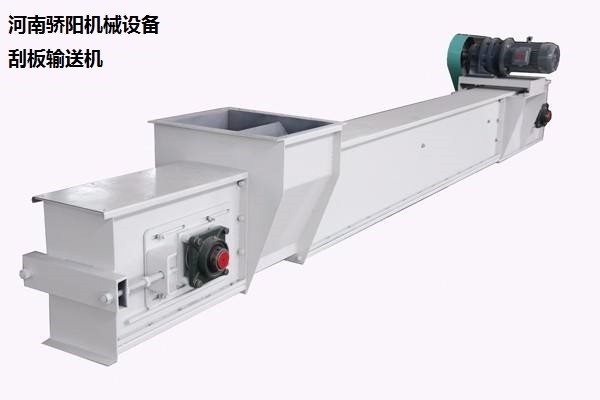

石粉刮板输送机_砂石输送设备

石粉刮板输送机的减速器

采用弗兰德系列的齿轮箱或者SEW系列的齿轮箱，减速机安全系数不低于2.0。

石粉刮板输送机的轴承和联轴器

建议采用ARTA-FLEX联轴器，选用AKF轴承，采用双列滚子调心轴承，石墨密封，采用SKF的剖分式轴承座，要求轴承座防水，轴承带胀紧套。轴与箱体之间采用迷宫式密封，较低标准为盘根式密封，确保漏出的灰尘不会直接喷到轴承上，也便于更换密封。轴端减速机侧要求有M16的螺纹孔，便于拆装轴承和联轴器。

石粉刮板输送机的链轮

大链轮转速10 r/min，传动比29∶1，刮板链的线速度为0.4 m/s左右。链轮的工作性能取决于运行过程中链条与链轮链窝之间的接触吻合程度，吻合程度高，运转性能好，使用寿命长。链窝部位承受着巨大的交变载荷和附加冲击载荷，链轮要比链条磨损多几千倍，链轮的耐磨损性能取决于材质和齿面铣削加工。

石粉刮板输送机分体式刮板改进及设计原理

 刮板输送机分体式刮板，包括刮板连接组件和分别连接在所述刮板连接组件两侧的两块刮板，所述刮板连接组件包括矩形箱体，所述矩形箱体两端开口，且两端均为向外凸出的弧形结构，且弧形开口上水平设置有铰接轴，所述矩形箱体中部在箱体两侧对应的开设有连接耳板，所述连接耳板包括上耳板和下耳板，所述上耳板和下耳板上对应的开设连接孔，所述刮板的一端设置有连接轴，所述连接轴与所述连接孔过盈配合，所述矩形箱体的底板外表面上沿矩形箱体的轴向设置有多个传动齿。

相比于现有技术，石粉刮板输送机具有如下有益效果：

    本技术提供了一种刮板输送机分体式刮板，由于将刮板与矩形箱体采用连接孔和连接轴连接，从而使得刮板能够相对于矩形箱体进行轴向调节，并且刮板的连接轴与矩形箱体上的连接孔采用过盈配合，在刮板运输过程中，当刮板的阻力较大时，过盈配合具有一定的弹性形变空间，可以缓冲刮板受到的阻力，从而较小刮板变形情况，降低刮板的损耗率，本技术中过的刮板，在设置机架时，可以将现有技术中刮板的导轨省掉，从而减少了刮板与机架之间的摩擦力，相应的减少了机械损耗及能源损耗，还能延长主轴和刮板的使用寿命。
