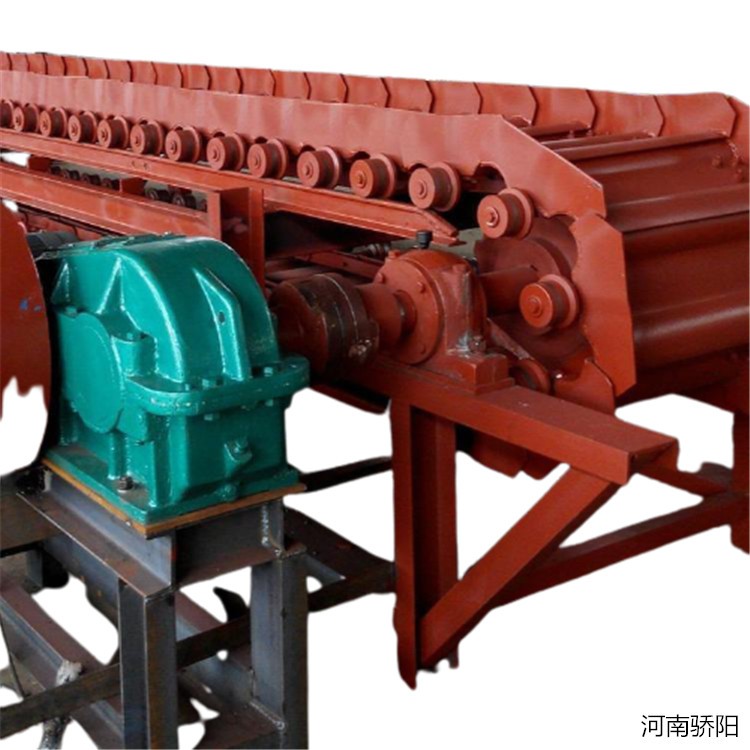

矿石板式喂料机主要结构特点

　　3.1机架构造简单，强度与刚性较好，制造安装便利。机架支腿直接落地，工艺布置灵活、简化土建。

　　3.2头、尾链轮均采用整体形式，齿数为6，既提高了工作效率又延长了使用寿命。

　　3.3运行部件的牵引链条在设计、选材与制造技术诸方面能保证提高制造质量，提高使用寿命

矿石板式喂料机拉紧装置

是一种螺旋杆拉紧机构，它主要由：1、轴2、托轮3、滚动轴承4、轴承座5拉紧螺杆等零件组成。

托轮是通过胀套固定在轴上，轴的两端装有双列向心球面滚子轴承和轴承座。轴承座装在机架两侧，并在滑板之间前后滑动。拉紧装置用来拉紧和调整链条的水平位置，保证松紧适度，使其平稳运行，托轮起导向和支承链板的作用。通过调整拉紧螺杆，使两条链的拉力趋于均匀，当链板突然受到物料的冲击时，复合弹簧可起缓冲作用，保护链板和其它各部件免受破坏。

矿石板式喂料机的机架

是由钢板焊接而成的工字形结构，在上下翼缘板之间焊有若干筋板，两个工字形主梁由若干槽钢、工字钢组焊为一整体，其结构坚固、稳定。
