矿用板式喂料机_BL1200矿山用的链板式给料机

矿用板式喂料机_BL1200矿山用的链板式给料机

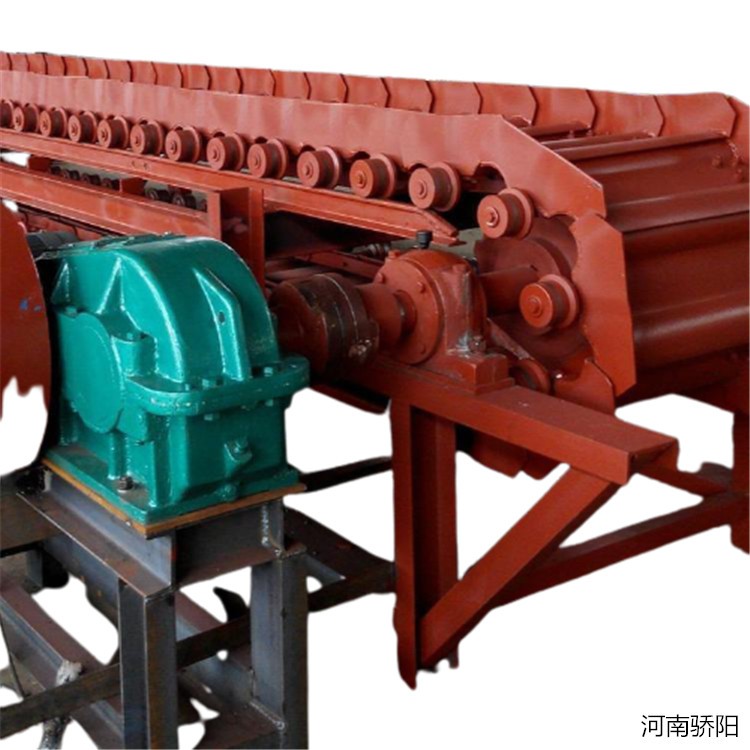

矿用板式喂料机由主传动、主动轴、机架、链板、从动轴、支撑棍Ⅰ、支撑棍Ⅱ、托棍、料槽九个部分组成。电动机带动联动器，螺旋伞齿轮行星减速机旋转，通过主动轴上的链轮与216链轨总成齿合，带着1250单圆弧平板链匀速运动，把槽板上的物料输送给下一道工序。通过变频器调速调节给料速度。

　　三）WBZ1250×4000矿用板式喂料机性能参数

　　给料机型号---WBZ1250×4000

　　链板宽度---1250

　　主、从动轴承间距---4064

　　给料能力----5—250

　　链板速度---0.025—250

　　料层平均厚度---350

　　物料力度----≤300

　　物料容重---- 1.7

　　传动方式----右侧单机传动

　　安装方式----水平安装

　　电动机型号---YP2160M2—4 功率：11Kw

　　电机转速---460 电压：380V

　　频率：50HZ 防护等级：IP54

　　减速机型号：NGW—S103—16—I

板式给料机的长度、宽度和厚度设计原则

板式给料机长度设计：一般按照输送物料颗粒大小确定，长度一般为输送物料颗粒的1.6倍，也可由板式给料机下道工序设备尺寸确定，如下道工序是颚式破碎机PE600×900，板式给料机链板长度选1200mm宽。

板式给料机宽度设计：由输送链条节距确定，宽度常用规格有200,250（轻型和中型板喂机），203,216和228（重型板式给料机）.

板式给料机厚度设计：由输送物料尺寸和承受的仓压确定。轻型板喂机链板厚度一般为8mm，中型板喂机链板厚度一般为三种规格，重型板喂机链板厚度一般为等几种规格。
