石块泥土分离振动筛

石块泥土分离振动筛

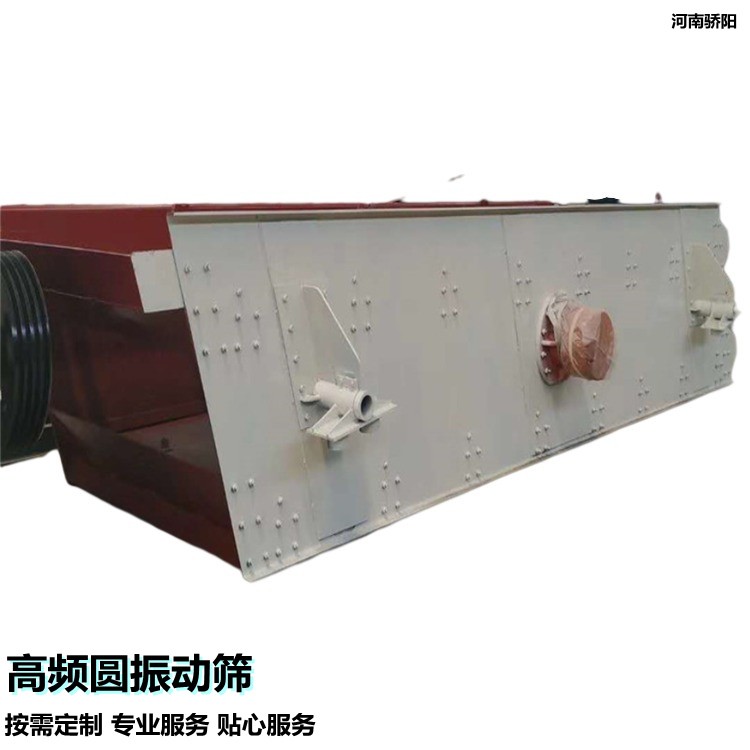

振动筛结构

振动筛结构简单、设计合理、便于操作，主要由振动器、筛箱、支承或悬挂装置、传动装置等部件组成。

1、振动器

单轴振动筛和双轴振动筛的振动器，按偏心重配置方式区分一般有两种型式。偏心重的配置方式以块偏心型式较好。

2、筛箱

筛箱由筛框、筛面及其压紧装置组成。筛框是由侧板和横梁构成。筛框必须要有足够的刚性。

3、支承装置

振动筛的支承装置有吊式和座式两种。座式安装较为简单，且安装高度低，一般应优先选用。振动筛的支承装置主要由弹性元件组成，常用的有螺旋弹簧、板弹簧和橡胶弹簧。

4、传动装置

振动筛通常采用三角带传动装置，振动筛的结构简单，可以任意选择振动器的转数，但运转时皮带容易打滑，可能导致筛孔堵塞。振动筛也有采用联轴器直接驱动的。联轴器可以保持振动器的稳定转数，而且使用寿命很长，但振动器的转数调整困难。

工作原理

振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

振动筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。结构简单，制造方便，不耗动力、可以直接把矿石卸到筛面上。振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强等特点。欢迎有意向的客户来电咨询或到厂选购！
