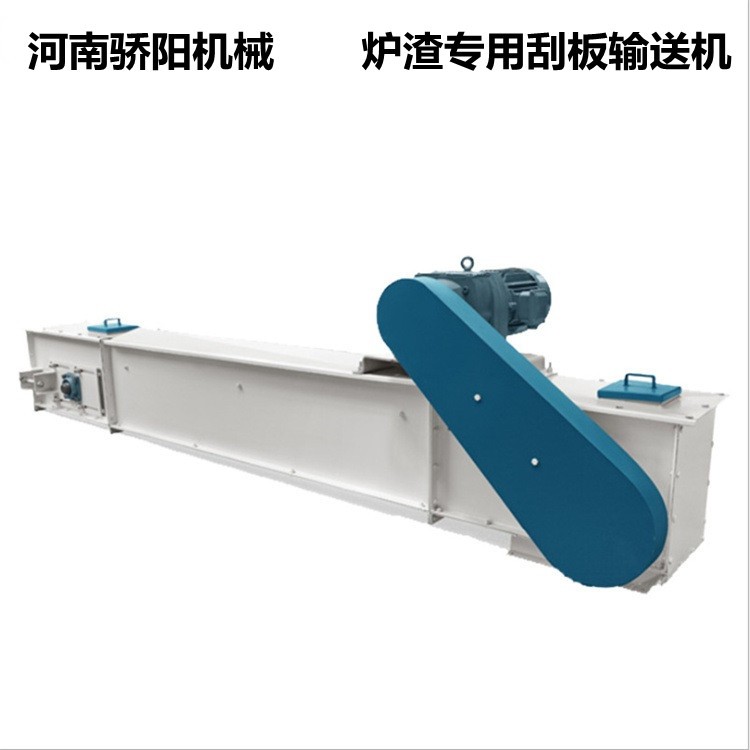

炉灰输送机-高温炉渣输送机-锅炉配套刮板输送机

炉灰输送机-高温炉渣输送机-锅炉配套刮板输送机

锅炉配套刮板输送机功率的确定

刮板输送机所需功率是选择电动机的基础，其主要由输送物料的阻力决定。

锅炉配套刮板输送机的重段运行阻力

WZ(kN)=(qf+q0f′)Lcosβ±(q+q0)Lsinβ(3)

式中：L——输送机设计长度(m)；

β——输送机铺设倾角；

f——物料在输料槽中移动阻力系数，f=0.6；

f′——刮板链在输料槽中移动阻力系数,上链道f′=0.3,下链道f′=0.5；

q0——刮板链单位长度重量（kN/m）；

q——输料槽单位长度物料的重量（kN/m），

q=Qg/(3 600 v),g为重力加速度(m/s2)。

锅炉配套刮板输送机空段运行阻力

Wk(kN)=q0Lf′cosβ±q0Lsinβ(4)

“+”、“－”号确定原则为：当物料沿倾角向上运行时取“+”号，向下运行时取“－”号。

③ 输送机牵引力为

W0(kN)=Wz+Wk(5)

④ 电机功率(按等效功率计算)

较大功率Nmax(kW)=W0v/(102η)

式中：η——输送机总传动效率，取η=0.9。

空载时(较小)功率

Nmin(kW)=2q0Lω′vcosβ/(102η)(6)

等效功率

刮板输送机的类型很多，各组成部件的形式和布置方式也各不相同，但其主要结构和基本组成部分是相同的，由机头部、机身、机尾部和辅助设备四部分组成。

刮板输送机的机头部是输送机的传动装置，包括机头架、电动机、液力联轴器、减速器、机头主轴和链轮组件等。作用是电动机通过联轴器、减速器、机头主轴和导链轮，带动刮板在溜槽内运行，将煤输送出来。

刮板输送机的机身是输送机的送煤部分，由槽体和刮板链组成。槽体是输送机机身的主体，是荷载和刮板链的支承和导向部件，由钢板焊接压制成型，分为中部槽、调节槽和连接槽。刮板链由链环和刮板组成。
