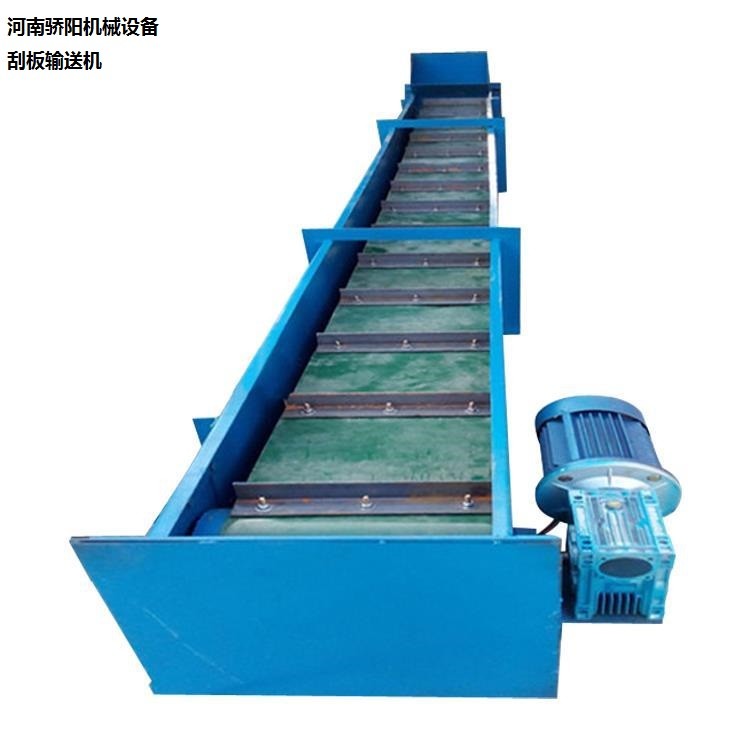

铁粉输送机 全密封铁粉刮板输送机

铁粉输送机 全密封铁粉刮板输送机

全密封铁粉刮板输送机的链条较大拉力

对于单机头驱动的刮板输送机，较大输送功率施加给刮板链的较大牵引力

Fmax(kN)=Nmaxkη′/v(8)

式中：k——电机较大力矩与额定力矩之比，k=2.3；

η′——电机较大力矩时驱动总效率，η′=0.6（电机规定)。

全密封铁粉刮板输送机主要零件的设计

2.1 刮板链的确定

单、双链的确定

输送机采用单链或双链，主要取决于整机的要求，以及槽宽和载荷的情况，一般情况下尽量选用单链，在输料槽宽度大且重载的情况下，单链不能满足工作负荷时，选用双链。另外，如果输送机有水平弯曲时，较好选用单链。刮板链中刮板的间距一般可取300~900 mm。

刮板输送机的机尾部由机尾架、机尾轴、紧链装置、导链轮或机尾滚筒组成;导链轮用来改变刮板链方向;紧链装置用来调节刮板链松紧。

刮板输送机的辅助装置包括紧链器、溜槽液压千斤顶和防滑装置等。

刮板输送机在工作时，将敞开的槽体，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上(组成刮板链)，作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着槽体移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。
