矿山链板输送机表面硬度HRC50-55

矿山链板输送机表面硬度HRC50-55

所输送的物料的堆积密度不大于2400kg/m3物料粒度为300～400毫米（对于规格为B800～1250板机）和300～550毫米（对于规格为B1600～2500板机），块重不超过500Kg。本机多用于原料仓或漏斗向破碎机械、焙烧窑等的均匀给料工作，它可水平安装，也可倾斜安装，倾斜角不大于20°。

矿山链板输送机机架部分
矿山链板输送机滚轮装置：采用滚动轴承组合式
矿山链板输送机滚轮材料： 45#
矿山链板输送机处理方式： 高频淬火
矿山链板输送机表面硬度： HRC50-55
矿山链板输送机卸料区支架： 卸料区采用滚轮与缓冲路轨装置，能承受冲击载荷

矿山链板输送机的设计原理

矿山链板输送机运载物料的元件是运行链板，这是一组安装在牵引链条上的钢板。钢板材质一般选用16Mn，支承滚轮类似于皮带输送机的托辊，一方面支承着牵引链，运行槽板及链板上的物料，另一方面料仓的物料重量由支承滚轮承担。

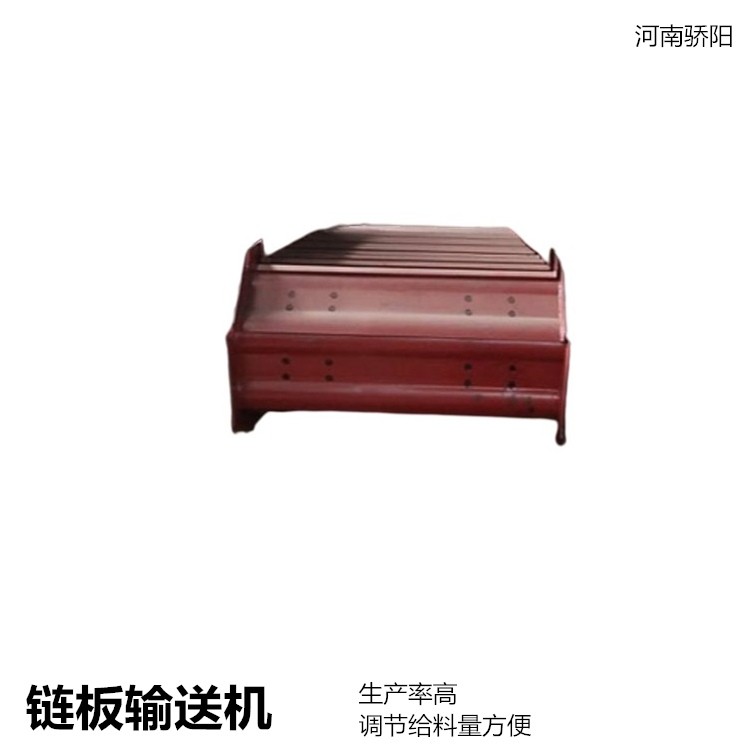

矿山链板输送机图片

板式给料机的长度、宽度和厚度设计原则

矿山链板输送机长度设计：一般按照输送物料颗粒大小确定，长度一般为输送物料颗粒的1.6倍，也可由板式给料机下道工序设备尺寸确定，如下道工序是颚式破碎机PE600×900，板式给料机链板长度选1200mm宽。

矿山链板输送机宽度设计：由输送链条节距确定，宽度常用规格有200,250（轻型和中型板喂机），203,216和228（重型板式给料机）.

矿山链板输送机厚度设计：由输送物料尺寸和承受的仓压确定。轻型板喂机链板厚度一般为8mm，中型板喂机链板厚度一般为三种规格，重型板喂机链板厚度一般为等几种规格。
