TD斗式提升机链条斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。
TD斗式提升机是输送粉状、粒状及小块状的无磨琢及磨琢性小物料的提升机。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。TD315斗式提升机下部采用重力自动张紧装置，能保持恒定的张紧力，能能够避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
TD斗式提升机主要特点:【1】TD斗式提升机维护方便，寿命长。【2】.TH斗式提升机机壳钢板加厚、刚性好【3】.输送物料的温度可达250℃。【4.】中节机壳具有单通道和双通道两种形式。【5】.提升高度运行平稳可靠，噪音小，维护方便。【6】.改进机型的提升输送量比普通机型提高30%以上。【7】.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
TD斗式提升机技术参数表
提升机型号 | TD160斗式提升机 | TD250斗式提升机 | TD315斗式提升机 | TD400斗式提升机 |
料斗形式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 |
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 |
带宽(mm) | 200 | 300 | 400 | 500 |
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 |
物料量大块(mm) | 25 | 35 | 45 | 55 |
型号 | TD500斗式提升机 | TD630斗式提升机 | D160 | D250 | D350 | D450 |
料斗形式 | Q | H | Zd | Sd | H | Zd | Sd | Q | S | Q | S | Q | S | Q | S |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 |
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 |
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 |
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 |
物料(mm) | 60 | 70 | 25 | 35 | 45 | 55
|

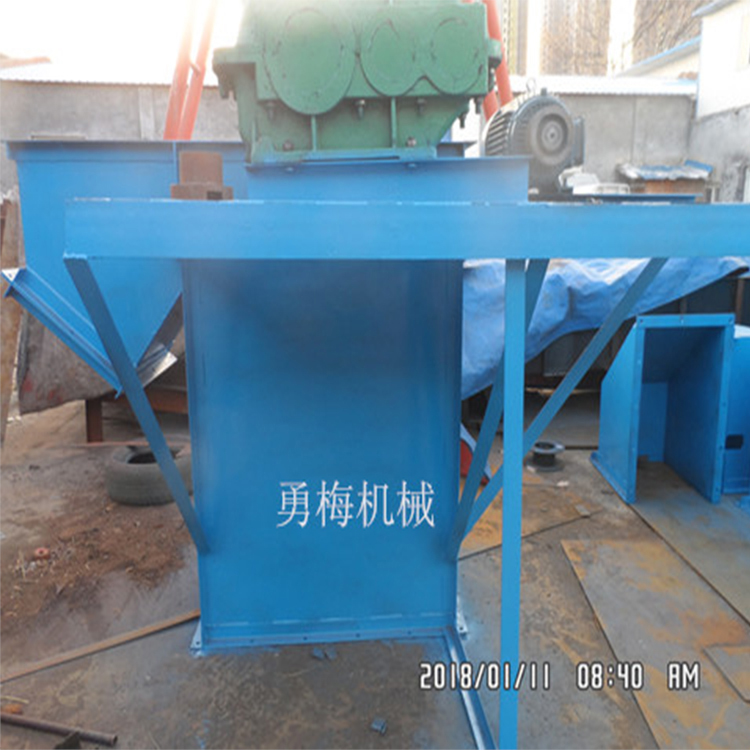

TD315斗式提升机 TD200斗式提升机 总高8米TD315斗式提升机
|
