矿用双层滚筒筛

矿用双层滚筒筛

矿用双层滚筒筛的设计多为整体焊接式结构，焊接式滚筒筛尤其适用于大型滚筒筛（筛筒内径达 2.4m，滚圈和传动件外径达 2.8m，滚筒长度达 12m）在制作过程中骄阳有可靠的基准设计，并且在组焊过程中要保证焊接不变形，要保证滚圈与滚圈、滚圈与传动件之间的同轴度制造精度稳定。

矿用双层滚筒筛制作材料可用ZQ235钢板、锰钢板及不锈钢板。在筛分矿山石料、建筑垃圾、装修废料、玻璃渣、陶粒砂、煤矸石等等没有腐蚀性的物料时用ZQ235钢板制作即可。使用垃圾分类滚筒筛筛分带有腐蚀性，或食品、医药性质的物料时，可采用不锈钢板或锰钢板材质。增加密封装置可让垃圾分类滚筒筛实现无扬尘、干净、环保的筛分效果。

滚筒筛是一款筛分给料机，一种可以把不一样的规格尺寸和形状进行分离的分选设备尺寸：就是指原材料粒径大小尺寸。形状：是指原材料不同形状大小。筛分规格尺寸稳定，筛分效率高。高耐磨筛网转轴，使用寿命长。

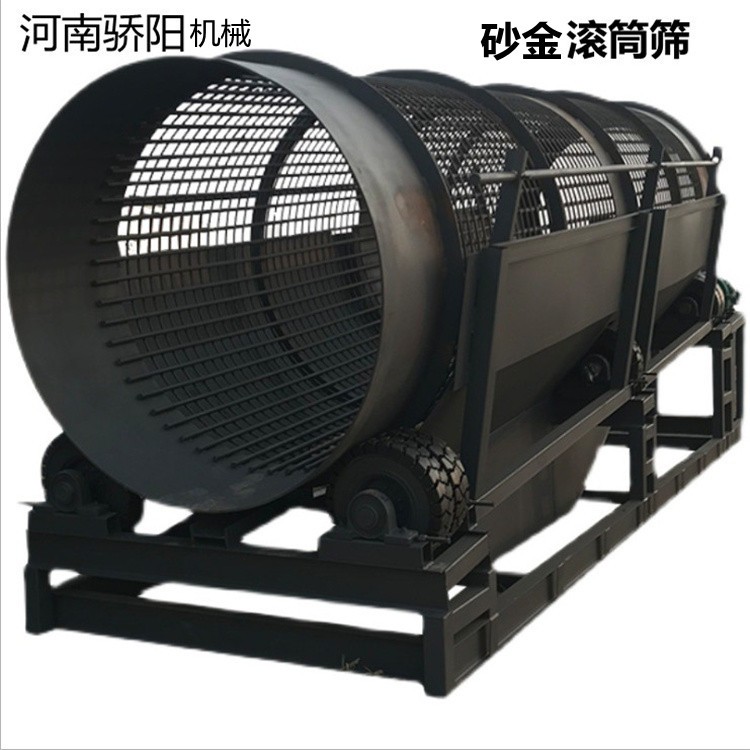

无轴矿用双层滚筒筛是在传统滚筒筛上升级更新的一款设备，该设备由电机，减速机，筛体，加固环，托轮，机架、料斗组成。无轴滚筒筛适用领域广泛，筛分物料几乎没有限制。该设计不仅提高了传统筛分的产量及筛分精度，也提升了无轴滚筒筛的安全性及使用寿命。

无轴矿用双层滚筒筛可进行多样化定制，多元化筛分。防止环境污染，可加密封罩进行防护，可以很好的抑制筛分扬尘；如需经常转场还可将无轴滚筒筛定制成轮胎移动式，履带移动式等移动装置，不仅在矿山采石场，还是建筑工地，无轴滚筒筛都可以运行得游刃有余。

矿用双层滚筒筛需倾斜安装，安装角度需根据物料来进行设计，一般角度是在5度—20度不等。驱动无轴滚筒筛的装置可以是电机、柴油机、或者发电机多种。物料通过铲车、挖机、输送机等多种方式进入筒体，使物料在筒体内翻转、滚动，可将卡在筛孔中的物料弹出，防止筛孔堵塞。

矿用双层滚筒筛筛网需根据筛分物料来选择，筛分较小物料时，就用正常锰钢筛网定制即可。在筛分较大物料时，需要根据物料的硬度来决定筛网的材质，一般会采用圆钢，螺纹钢，六棱钢等具有高强硬度的钢材。使用这些材质可以做成方孔筛孔或长孔筛孔，这些均属于编织筛网。还有一种工艺可以将锰钢、不锈钢、Q235钢板做成直径2mm—10mm圆孔或定制长宽的长孔，但这种工艺成本高，筛分效率没有编织筛网筛分效率高。

骄阳矿用双层滚筒筛设计方案改进1)化整为零，将大型焊接结构件拆分成若干小单元结构件，降低结构件的制作难度；

骄阳矿用双层滚筒筛设计方案改进2)对小单元结构件进行机械加工，以机械加工方法保证制作精度；

骄阳矿用双层滚筒筛设计方案改进3)将各单元用铆钉或螺栓装配在一起。经过拆分后，入料段滚筒组焊件、传动段滚筒组焊件和出料段滚筒组焊件具备机械加工条件；筛筒框架仍不能加工，继续对其进行拆分将筛筒框架沿圆周方向拆分为若干更小的单元，使其具备加工条件。
