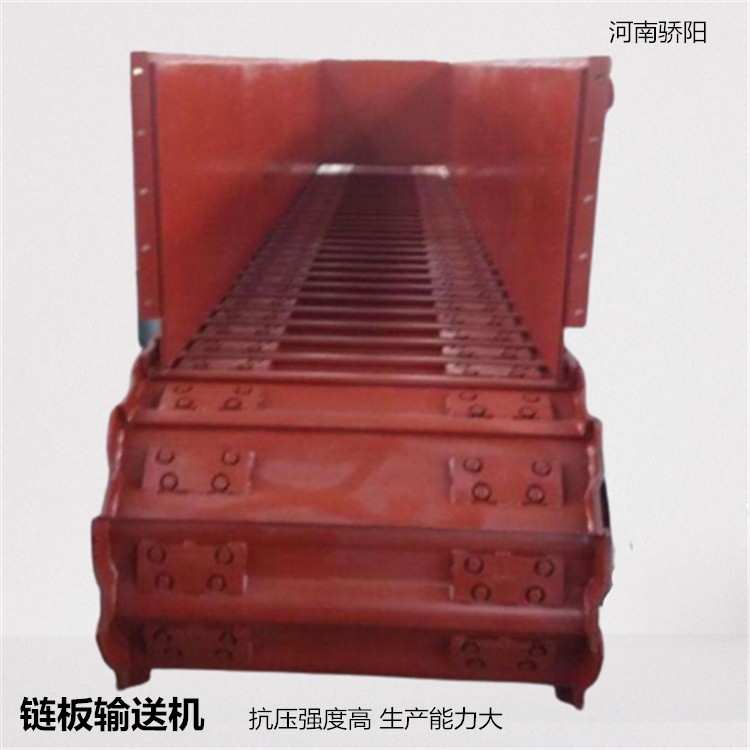

烧结厂链板输送机机架构造简单，强度与刚性较好，制造安装便利。机架支腿直接落地，工艺布置灵活、简化土建。

信息化时代，各行各业都在追求“速度与便捷”，输送设备行业更是毫不例外，新型链板输送机，便是新时代智能制造的成品，链板输送机是绿色环保理念与成熟创新工艺的结合体，链板输送机广泛应用于砂石、煤矿、化工、建材、建筑、冶金、建筑垃圾等各个领域。

链板输送机承按冲击载荷结构设计

在进料端下部做密布式承重轮方案，后段设置轨道钢对运行机构进行保护。保障板链式输送（给料）机在受到物料各个方向冲击时均能对运行机构进行支承保护。

链板输送机运行部件自动检测

减速机测温在线检测、电机绕组温度检测、减速机油位检测、设备运行速度位置监测、卸料仓料位异常监测。当异常时中控发出报警信号，并判断进行相应的停机保护。

重型链板输送机的机体两侧设备安全拉绳开关，便于巡视人员当发现异常工况时迅速停机，避免进一步的损失。

链板输送机上部设置的合理配置

进料仓与设备导料板设计成分体式，便于现场安装施工。

链板输送机圆弧链板的冷压加工

   链板的强度的公司进行特殊加工，弧板我单位进行2500吨压机一次性冷压加工，链板刚度极大，链板的弧底有一定承料作用，从而大大延长链板的使用寿命。

河南骄阳生产的链板输送机与皮带输送机比较，有以下优点：

链板输送机可以直接放置于储料仓下面，料仓的压力部分由板式喂料机承担，而皮带机不能。链板输送机可以连续运输，不需要专人开机和看管，而装载机或吊机需要专人操作，而且运输是间断运输，效率低。所以说，在某些特殊场合，链板输送机的优点时其它各类输送机无法取代的。

链板输送机的输送过程：

链板输送机放置于料仓下面，料仓的物料通过自重掉到链板输送机的收料段，在电机减速机的驱动下，链板输送机槽板上的物料向前运动，掉到装运船或其它装载机具上，完成物料的输送。

2022年2月24日河南骄阳为凯里用户定制的一款重型链板输送机，参数详细介绍

设备名称：重型链板输送机

规格 GBZ2400×14000

槽板宽 mm 2400

中心距 mm 14000

输送物料 砂石料

输送物料粒度 mm ≤1500

输送量 t/h ~2500

输送倾角 ° 0

输送速度 m/s ~0.155

坦克链节距 mm 228MB

电动机 YVF2-280S-4 变频电机2台

功率 kW 2×75

减速机 P2KA19-400

速比 i 400

设备重量t 120

链板输送机主轴承校核

鉴于链板输送机滚动轴承有如下的优点,摩擦系数小,启动力矩小效率高;轴向尺寸较小某些能同时承受径向和轴向载荷可使机器结构简化紧凑:润滑简单耗油量少维护保养方便:径向间隙小,通过预紧消除间隙,运转精度高:它是标准件,易于互换.。因为本设计采用双驱动形式，为了较大限度减少链板输送机轴的弯曲度，所以本设计选用调心滚子轴承，轴承代号24060CC/W33。

链板输送机的链条拉力也很重要

链板输送机的工作原理是通过电机带动主动链轮转动，从而带动链条运动，通过链板的载料，较终达到运送物料的目的。所以在链板输送机的设计中，首先要计算出链条的牵引力。一般链板输送机链条选型相对比较容易，但是大型链板输送机(长度大于20m)链条的选择对整机的工作性能和设备成本都有较大的影响，需要对链条所受的拉力进行比较详细的计算，通过分析和计算来调整和降低链条的拉力，以选择合适的链条。所以，很多用户都不了解这些细微的参数，这方面可以咨询河南骄阳，百余名专家为您设计合适的链板输送机。
