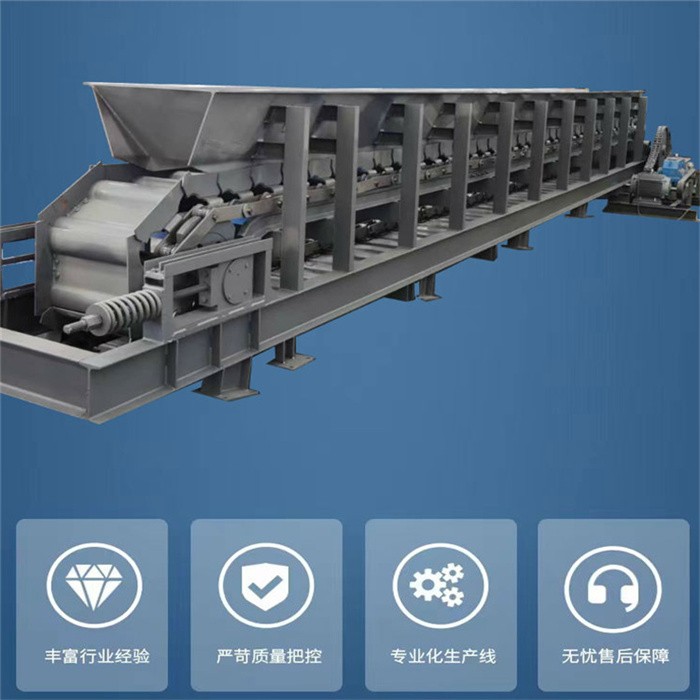

垃圾填埋场封闭式链板输送机

垃圾填埋场封闭式链板输送机

根据用户提供的设计条件，河南骄阳结合现有设计规范，总结、推导出链板输送机输送能力、链板宽度、侧挡板高度、运输倾角、最大输送速度等特征参数计算及选择方法。在此基础上综合提出四种设计方案进而综合牵引力、电机功率、链条拉力等因素对设计方案进行比较、优选。

链板输送机是物料破碎系统中的给料设备之一， 分重型、 中 型和轻型，现在常用的是重型。 重型链板输送机适于短距离输送运量和粒度较大的物料， 也可作为缓冲料仓向 初级破碎机给料， 可以连续、 均匀地向下道工序给料， 能承受较大的料仓压力， 它 的特点是给料能力大、 低速、 大扭矩。

链板输送机工作原理

机器运转由电动机的转动经过联轴器、 减速机带动主轴装置旋转， 并通过主轴上的链轮与链条啮合带动链条上的链板作直线运动， 达到将链板上的物料送给各种破碎、 筛分或运输设备的目的。

链板输送机技术特性

规格 ------------------------------------------------------------2000X10000

链板宽度--------------------------------------------------------2000mm

链轮轴心线至拉紧轴心线距离------------------------------10000mm

生产能力--------------------------------------------------------800~3850t/h

物料容重--------------------------------------------------------1.45t/m3

物料粒度--------------------------------------------------------≤70mm

给料速度--------------------------------------------------------0.04~0.17m/s

安装倾角--------------------------------------------------------15°

电动机型号--------------------------------------------------------Y250M-4

功率--------------------------------------------------------2X55KW

链板输送机用途和适用范围

重型板式给料机广泛用于采矿、 冶金、 建材和煤炭等行业。 该机主要用于具有一定仓压的料仓和漏斗下面， 将各种大容量物料短距离、 均匀、 连续的送给各种破碎、 筛分或运输设备， 特别是用在初破以下更为合适。 它 不仅适用于处理粗粒物料， 对细粒物料同样适用， 也可在恶劣的环境下完成繁重的工作， 对物料粒度成分的变化、 温度、 粘度、 湿度有较大适应性， 给料均匀准确可靠。 在使用中不允许卸空物料即大块物料直接冲击链板表面， 更不允许在链板表面爆破。 该机根据需求方需要可设计不同的安装角度， 安装角

度在 0°—25° 之间。

链板输送机驱动装置

驱动装置是由主电机、 联轴器、 直交行星减速机、 驱动机架、 扭矩杆等组成。 主要功能是为给料机提供动力来源。

链板输送机主轴装置

主轴装置主要由主轴、 轴承、 轴承座、 定位套、 链轮等部件组成。 主要作用是将驱动装置产生的扭矩传递给链轮， 然后由 链轮带动链板。

链板输送机拉紧装置

拉紧装置是一种螺旋丝杆拉紧机构， 主要作用是将链板拉紧， 使之具有一定的预紧张力。 它 是由 拉紧轴、 链轮、 定位套、 可滑动的轴承座、 丝杆、紧固螺母等部件组成。

链板输送机链板装置

链板装置是由链轨、 槽板、 及螺栓等部件组成。 主要作用是运载物料。链板为单元弧搭接形式， 采用低合金钢板焊接而成， 强度高， 耐磨损， 不漏料。 链轨为大批量生产的简易链轨。 链轨与链板为螺栓连接， 其特点是结构误差小， 运动平稳， 强度高， 拉力大， 无需润滑。

垃圾填埋场封闭式链板输送机
