螺旋输送机、螺旋机水泥、粮食螺旋给料机 提升机 振动给料机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。
如果输送倾斜角度过大请选用GX系列螺旋输送机,或直接与我公司技术部门联系进行单独设计.
输送机特点:
1. 承载能力大、安全可靠.
2. 适应性强、安装维修方便、寿命长.
3. 整机体积小、转速高、确保快速均匀输送.
4. 出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活.
5. 密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
水平螺旋输送机型号说明:(范例)
L S 400*25*50M1
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ │
│ │ │ │ │ └──────── 轴承类别
│ │ │ │ └────────── 选用转速rpm
│ │ │ │
│ │ │ └───────────- 螺旋机长度M
│ │ │
│ │ └───────────── 螺旋直径mm
│ │
│ └──────────────- S为水平式
│
└──────────────── L为螺旋
水平整机布置形式:
一台水平螺旋说输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。
螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,长的中间节靠近头节,相同 长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。
在头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋(S制法)和带式螺旋(D制法)两种。各螺旋轴之间采用法兰式联接, 保证了联接轴的互换性,便于维修。
机盖为瓦片式并用盖扣夹紧在机壳上,若需改进密封性能,用户可自行在机盖与机壳间加防水粗帆布。
进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

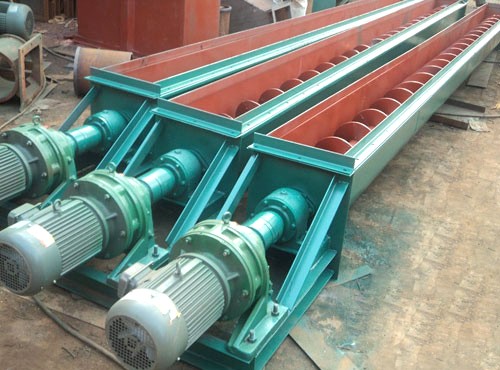

驱动装置有ZQ系列减速器+Y系列电动机,YTC齿轮减速电机两种。 输送机 勇梅机械厂家定制螺旋输送机 小型蛟龙输送机 U型管式送料机
水平螺旋输送机的各种制法:
部位 | 制法代号 | 表示内容 |
螺旋型式 | S | 带有实体螺旋面式螺旋,其螺距等于直径的0.8倍 |
D | 带有带式螺旋,其螺距等于直径 |
手推式出料口齿条式出料口 | 左装 | 由螺旋机头节往尾节看,拉板向左拉开 |
右装 | 由螺旋机头节往尾节看,拉板向右拉开 |
驱动装置 安装型式 | 左装 | 由电动机向前看,减速机低速轴在电动机轴左侧 |
右装 | 由电动机向前看,减速机低速轴在电动机轴右侧 |
水平螺旋输送机安装示意图表
型号 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 | 3500- 40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 |
|
|
