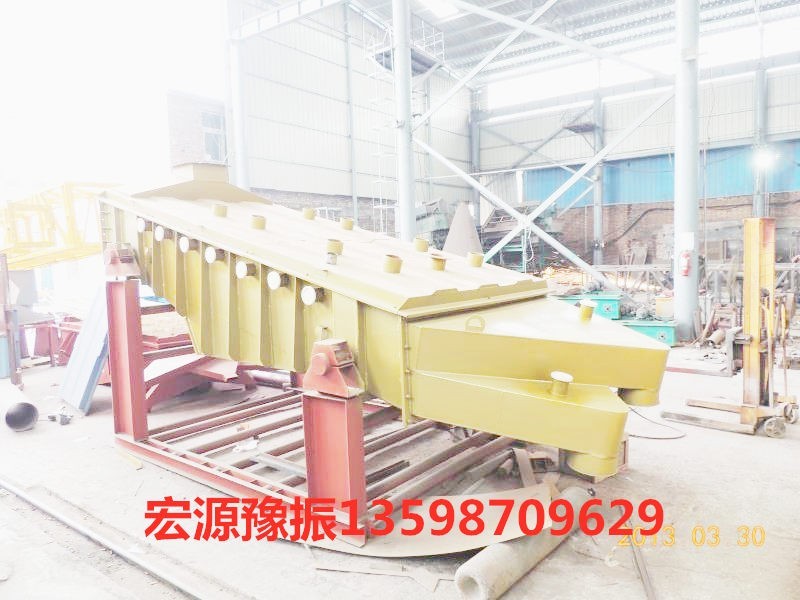

1米宽4米6长直线振动筛详细介绍振动筛的用途:该系列振动筛采用振动电机激振、橡胶弹簧减振、高耐磨材质筛板、密封式筛箱等振动原理,具有寿命长、噪声低、筛分效率高等特点,适用于烧结矿、自然矿、焦炭及其它粉状物料的筛分。主要用于已广泛用于冶金、矿山、煤炭、建材、磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分等行业。
圆振动筛工作原理:
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
直线振动筛产品概述:
DZSF系列直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,合理匹配筛网从而达到对物料进行筛选和分级的目的。
ZS系列直线振动筛广泛应用于冶金、建材、化工、耐火、水泥、陶瓷、粮食、食品等各行业中,用于对各物料不同程度的分级作业。它可用于流水线作业中,实现自动化。
ZS直线振动筛性能特点:本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1.体积小,重量轻,结构简单,安装方便,维修容易。
2.噪声小,耗能少,效率高,造价低。
3.筛分精度高,无粉尘污染,有利于环境保护。
4.可列换多种筛网,使用寿命长。
1、筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度,是筛机的主要组成部分;
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分;
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网;
4、振动电机(使用与维修方法详见振动电机使用说明书);
5、电机台座:安装振动电机,使用前连接螺钉拧紧,是新筛机试用前三天、反复紧固,以免松动造成事故;
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧垂直与地面;
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱垂直与地面,两支柱下面的槽钢应相互平行。
1、振动电机固定采用高强度螺栓,底部弹簧为橡胶弹簧,弹簧的质量会影响振动电机的寿命。筛板固定的密度高,筛板中打有加强筋,
2、筛体受力性能问题,在结构设计时不均匀,或许板材厚度不够等,
3、由于振动电机功率过大(激振力)而造成,板厚要够,筛框外加提高板,焊接材料满意,焊接做工要正确。
4.振动筛使用范围:常应用于磨料、建材、化工、粮食、食品、制药、工程塑料、碳素、炭黑、冶金、化肥等小粒度干式粉状或颗粒状物料的筛分去杂、分级等工艺。
ZS直线振动筛工作原理:当纵向安装在筛体上的两台振动电机相对转动时,两台振动电机1米宽4米6长直线振动筛详细介绍端的偏心块便产生额定激振力,其产生在横向的激振力相互抵消,其纵向的激振力通过传振体传递到整个筛面上,从而使筛面上的物料受其激振力而在筛网面上向出料口方向跳跃运动,小于筛孔的物料通过筛孔落到下层,经连续跳跃后经出料口流出,由于筛分过程合理便可将物料经ZS直线振动筛分级后,取得几种不同程度的物料完成物料的分级作业。
