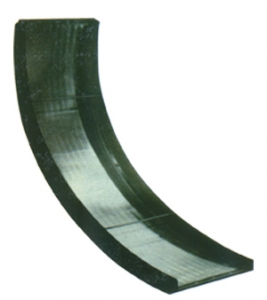

点击查看大图 |
产品名称: |
弧形筛 |
|
发布日期: |
2010-03-30 |
|
所在地: |
河南新乡 |
|
单价: |
|
|
关键词: |
弧形筛 |
|
|
|
|
弧形筛 弧形筛由一组布置在圆弧面上的固定筛条组成,筛条的方向与料浆在筛面上运动方向垂直,一般有不锈钢或尼龙制成,筛条与筛条之间的间距为筛孔尺寸。筛面上部为给料器,其形状为上宽下窄。 HX系列弧形筛是一种静态筛,适用于湿式细粒和微业筛分、脱水及湿法磨矿回路脱水作业。筛网为弧形格条筛面,格条为梯形断面,与料浆流动方向垂直排列。
|
HX型系列弧形筛技术性能表 |
型号 |
筛箱面积㎡ |
筛孔尺寸mm |
筛面结构 |
给料粒度mm |
生产能力t·h |
外型尺寸 长×宽×高mm |
质量kg |
HX3 |
2.89 |
1 |
条缝 |
≤25 |
270-340 |
1831×1400×3763 |
909 |
HX3.5 |
3.52 |
1 |
条缝 |
≤25 |
330-410 |
1831×1700×3763 |
1052 |
HX4 |
4 |
0.25 |
条缝 |
≤25 |
420-500 |
1830×2013×3763 |
1970 |
|
HX型系列弧形筛外形尺寸表 |
|
代号 |
R |
a |
R1 |
R2 |
b |
b1 |
b2 |
型号 |
|
HX3 |
2000 |
60° |
2040 |
1940 |
290 |
280 |
50 |
HX3.5 |
2060 |
1960 |
HX4 |
|
YHS型弧形筛是一种无动力设备,可供选煤、选矿等工业部门对细粒和微粒物料进行湿式筛分,选矿作业的脱介以及磨矿回路中的脱水分级作业使用。一般将弧形筛安装在动力筛前,与之配套使用,以便减少动力筛数量或动力筛面积。该筛机构简单轻便,占地面积小,分离效果好,物料不易堵塞。
|
YHS系列(固定型)弧形筛安装尺寸及主要参数表 |
产品代号 |
a |
R |
L |
N |
G |
H |
I |
J |
筛箱面积㎡ |
总质量Kg |
YHS1614G |
60° |
1430 |
1220 |
2212 |
132 |
518 |
527 |
1538 |
2.49 |
880 |
YHS1914G |
60° |
1430 |
1220 |
2212 |
132 |
518 |
527 |
1538 |
2.93 |
1100 |
YHS2114G |
60° |
1430 |
1220 |
2212 |
132 |
518 |
527 |
1538 |
3.17 |
1200 |
YHS2314G |
60° |
1430 |
1220 |
2212 |
132 |
518 |
527 |
1538 |
3.41 |
1400 |
YHS3414G |
60° |
1430 |
1220 |
2318 |
93 |
492 |
552 |
1538 |
5.04 |
1650 |
YHS1620G |
45° |
2030 |
1843 |
2300 |
129 |
533 |
593 |
1885 |
2.65 |
950 |
YHS1920G |
45° |
2030 |
1843 |
2300 |
129 |
533 |
593 |
1885 |
3.13 |
1150 |
YHS2120G |
45° |
2030 |
1843 |
2300 |
129 |
533 |
593 |
1885 |
3.38 |
1250 |
YHS2320G |
45° |
2030 |
1843 |
2300 |
129 |
533 |
593 |
1885 |
3.63 |
1450 |
YHS3420G |
45° |
2030 |
1843 |
2300 |
129 |
533 |
593 |
1885 |
5.37 |
1800 |
|
YHS系列(回转型)弧形筛安装尺寸及主要参数表 |
产品代号 |
a |
R |
D |
E |
I |
J |
L |
N |
筛箱面积㎡ |
总质量Kg |
YHS1420H |
45° |
2030 |
400 |
75 |
29 |
1918 |
1975 |
2982 |
2.34 |
1200 |
YHS1620H |
45° |
2030 |
400 |
75 |
29 |
1918 |
1975 |
2982 |
2.65 |
1350 |
YHS1920H |
45° |
2030 |
400 |
75 |
29 |
1918 |
1975 |
2982 |
3.13 |
1600 |
YHS2120H |
45° |
2030 |
400 |
75 |
29 |
1918 |
1975 |
2982 |
3.38 |
1747 |
YHS2320H |
45° |
2030 |
400 |
75 |
29 |
1918 |
1975 |
2982 |
3.63 |
1950 |
YHS3420H |
45° |
2030 |
400 |
75 |
29 |
1918 |
1975 |
2982 |
5.37 |
2504 |
|
|
|
|
|
|
|
