年产300万吨大产量骨料生产线详述,设备配置及工艺流程一看即懂!

日期:2020-12-25 | 来源:中国振动机械网
你知道吗,每消耗1吨水泥,就要相应的消耗5吨甚至更多的砂石骨料,因此水泥企业在当前产能过剩,砂石资料紧张的情况下,凭借自身独有优势开始向行业下游产业链延伸——建立大型的砂..

你知道吗,每消耗1吨水泥,就要相应的消耗5吨甚至更多的砂石骨料,因此水泥企业在当前产能过剩,砂石资料紧张的情况下,凭借自身独有优势开始向行业下游产业链延伸——建立大型的砂石骨料生产线,自用或售卖。

今天我们讲的便是水泥厂大产量骨料线的工艺设计,一起来看看大型生产线是如何设计的吧!

骨料线背景

江西赣州某水泥厂采用自有石灰石矿山为原料来源,生产的石灰石仅用于供应公司生产普通硅酸盐水泥熟料,不对外销售。石灰石矿区保有储量1.39亿吨,矿山服务年限为57年。矿石成分见表1:




注:石灰岩抗压强度:垂直于层理方向时,抗压强度为80MPa;平行于层理方向时,抗压强度为70~80MPa。石灰岩莫氏硬度在3左右。

生产工艺


01建设规模、产品品种及主要技术指标


项目要求年生产建筑骨料300万t,机制砂120万t,石粉15万t,机制砂台时产量2*100t/h。

石灰石骨料品种:0~5mm、5~10mm、10~20mm、20~31.5mm四个骨料品种,其颗粒级配及性能指标符合国家GB/T14685-2011《建设用卵石、碎石》标准。

02工艺设计要点


(1)破碎系统

一级破碎采用单段锤式破碎机,进料粒度≤1000mm,出料粒度≤31.5mm占70%,破碎能力:1000t/h;

二级破碎采用反击破碎机,用于破碎一级破碎回料,进料粒度≤800mm,出料粒度≤31.5mm90%,破碎能力:600t/h。

(2)筛分及输送系统

该项目采用石灰石矿区水泥用灰岩废石作为原料,原料中的山皮土(泥)和岩隙土(泥)含量较高,必须采取除泥(土)工艺。

(3)生产线主机选择和工艺流程

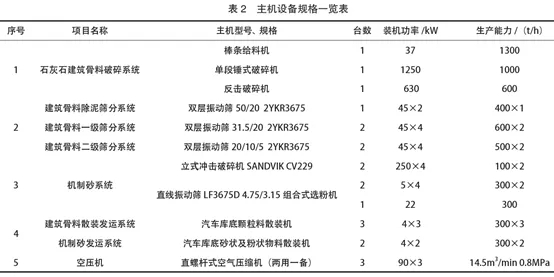

利用自有石灰石矿山配套建设砂石骨料生产线采用的锤式破碎机+反击式破碎机方案的主机设备见表2,全厂工艺流程见图1。



生产线工艺流程详述


(1)石灰石经料斗(可单边进料),由棒条给料机喂入一级单段锤破或重锤反击破),棒条给料机泥料斗下设两路,可根据原料含泥量情况选择漏料进入除泥筛分系统或破碎机出料皮带输送机。

(2)一级破碎和二级破碎后物料由皮带机送入建筑骨料一级筛分系统,经一级筛分后的粗料及除泥筛分系统的粗料经皮带机输送至二级反击破破碎。

一级单段锤破(或重锤反击破)进料斗上方处设集中收尘系统和喷雾降尘系统,一级及二级破碎机设集中收尘系统。一段破碎、二段破碎工艺流程见图2:




(3)由棒条给料机篦缝漏出的含泥料经皮带机送入除泥筛分系统,该系统设置一台双层振动筛,筛孔50/20mm,经筛分后粒径大于20mm的骨料由皮带机送回二级回料反击破,粒径小于20mm的含泥料送入堆棚中储存。除泥筛分设集中收尘系统。

(4)一级及二级破碎后的物料经皮带机送入一级筛分系统,该筛分系统设置两台双层振动筛,筛孔31.5/20mm,经筛分后粒径>31.5mm的骨料(及粒径20~31.5mm的骨料滞销时一起)由皮带机送回二级反击破;粒径<31.5mm的物料送入二级筛分系统。一级筛分系统设集中收尘系统。

(5)0~31.5mm未分级物料经皮带机送入二级筛分系统,该系统设置二台三层振动筛,筛孔20/10/5mm,经筛分后粒径5~10mm、10~20mm、20~31.5mm的骨料分别由各自皮带机送入Φ12m成品圆库储存,0~5及5~10mm的骨料可以直接由皮带输送机送入机制砂系统。

储存在库内5~10mm的骨料富余部分也可以由皮带输送机及提升机送入机制砂系统缓冲仓。二级筛分系统设集中收尘系统。

(6)0~5、5~10的骨料由皮带输送机送入V型选粉机,分选出的大于1.18~5mm的颗粒进入制砂机,动态选粉机分选出0.075~1.18mm细砂由提升机送入机制砂成品库储存,旋风分离器分选出的0~0.075mm细粉由FU链式输送机送入成品粉仓。

经制砂机破碎后的物料由皮带输送机及提升机输送至无动力V型选粉机,>0.075mm物料进入直线振动筛,经筛分后>5mm的颗粒进入制砂机,3~5mm物料一部分作为成品砂由提升机输送至成品砂库,另一部分进入制砂机,<3mm成品砂也由提升机输送至成品砂库。

制砂系统设集中收尘系统,V型选粉机<0.075mm极微粉及其他落料点扬尘,统一集中收尘,收尘器回灰经重锤翻板阀至成品粉仓。

(7)机制砂成品、粉料储存及库底散装发运。

储存在Φ12×26m圆库内的机制砂成品经螺旋闸阀、气动扇形阀输送至拌湿机,经加水搅拌均匀后的湿砂由散装机送至散装汽车,经地中衡计量后出厂。储存在Φ8×15m圆库内的粉料一路经螺旋闸阀、流量控制阀、散装机送至粉料散装汽车。成品粉料散装系统设集中收尘系统,收尘器回灰经重锤翻板阀至成品粉仓。

砂石骨料生产线的设计及建设应以项目建设条件和原料检测数据为基础,并充分了解相关设备特性并进行项目前期整体规划。工艺流程设计应遵循“多筛少破”的原则并采用具备操作和调控手段的破碎筛分设备,合理分配破碎比,实现全流程生产的流畅性和灵活性。


责任编辑:晓丽
本文关键词:水泥厂 砂石骨料生产线 多筛少破
