弹臂振动筛是一种新型的筛分设备，它广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行业对大物料及中、小颗粒状物料的分组作业。近几年，已逐渐被国内新建的大、中型烧结机所采用，许多老厂也将弹臂振动筛代替原有的直线振动筛、椭圆厚筛等筛分设备。特别是河南省某公司生产的  迅速前进、松散、透筛、完成筛分作业。XBZS2660大型弹臂筛和JFSS一2080大型复合筛的出现，弹臂振动筛必将取代传统的直线振动筛和椭圆等厚筛，成为今后大型烧结的主要筛分设备。

       1 弹臂振动筛工作原理

       弹臂振动筛由筛箱、振动电机(激振器)、减振系统及底架等组成，筛箱由筛框、筛板、衬板等组成。采用高性能、高寿命YZO系列振动电机或激振器作激振源，调节振动源激振力的大小，可以改变筛机的振幅。

       减振系统由橡胶弹簧和卡箍、支承座等组成，底架由料仓及底盘架等组成。
       筛箱依靠两台相同的振动电机或普通电机带激振器驱动做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛后，迅速前进、松散、透筛、完成筛分作业。

        2 弹臂振动筛与传统振动筛比较

       在长期的生产实践中，烧结生产使用传统振动筛存在一些问题：(1)筛孔易堵塞，使用一段时间后筛分效率便急剧下降；(2)筛子笨重，外形尺寸大，但是筛面的有效筛分面积不高；(3)因其外形庞大，传动电机功率大，电耗高，加之激振器故障频繁，维修费用高，造成筛子运行成本高。
    为此，分别从筛面结构、电耗、环保、投资等方面对弹臂振动筛与传统振动筛的优劣进行比较。

        2．1 筛面结构

        弹臂振动筛筛面结构特点：　
（１）筛孔为开口长条形，且筛棒为弹簧钢，一端固定，一端悬臂。弹臂振动筛具有的筛面呈阶梯布置、弹性筛棒在随筛体振动的同时自身具有的二次　
振动的特性、无阻挡的梳齿形筛面提高了开孑Ｌ率和冲刷作用，使筛孔的形状和尺寸大小不断变化，这些　
特点使得物料在筛面的筛分效率获得了很大的提高，并解决了物料堵塞的难题；　
（２）筛面倾角加大到约３０。时，物料在筛上的抛掷指数Ｄ约在２．５。物料的运动以小幅跳动为主，　
使物料的流动速度加快，料层厚度降低，分层效果好，同时料层变薄，也降低了单位面积载荷；　
（３）设计了自清理装置。在振动时，自清理装置中的清理振动棒会猛烈击打筛网，使筛缝处于动态高频振荡状态，将堵塞物及筛面上的附着物清除。

        ２．２设备重量与工艺布置　

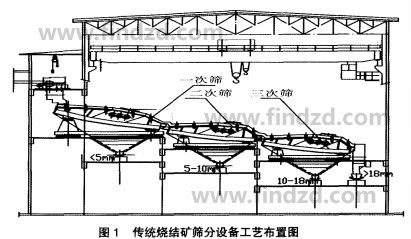

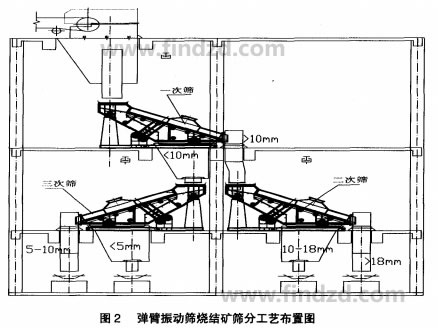

        采用弹臂振动筛与传统振动筛时，筛分室设备总重分别为１９２．３３ｔ、３９４．３６ｔ，采用弹臂振动筛时设备总重仅为传统振动筛时的４９％。采用弹臂振动筛时筛分室工艺布置紧凑，便于安装与维护，筛面更换非常方便，维修简单。例如，某厂２６５ｍ　烧结机筛分楼面积为８１０ｍｚ（采用椭圆等厚筛），而八钢１号２６５ｍ／烧结机筛分楼面积为２９２．５ｍ　（采用弹臂振动筛），采用弹臂振动筛时筛分楼面积仅为传统振动筛时的３６％。筛分楼工艺布置见图１、图２。　
        ２．３　电耗　

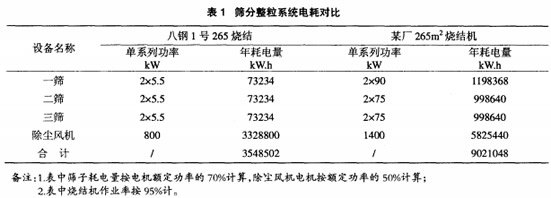

        以八钢１号烧结机筛分系统为（采用弹臂振动筛）为例，主要设备年电耗较国内某厂２６５ｍ　烧结机（采用椭圆等厚筛）低５４７２５４６ｋＷ．ｈ（见表１），可以省电６０％。

备注：１．表中筛子耗电量按电机额定功率的７０％计算，除．尘风机电机按额定功率的５０％计算；　
            ２．表中烧结机作业率按９５％计。

２．４环保　
        弹臂振动筛的所有进出口可方便地与其它相关设备如料仓出口、称量斗进口、溜槽等用软接头密封连接，使整个筛分作业处于全密封状态下进行。并可通过筛体上专设的引风口少量吸风使全系统处于负压状态下工作，从而彻底解决了筛分过程中的粉尘污染问题。　
２．５投资　
        烧结矿筛分系统采用弹臂振动筛电除尘器面积可以减少３３％，总投资可以减少４９％。　
        以八钢１号烧结机为例，八钢１号烧结机筛分楼设备与土建投资费用比国内某厂２６５ｍ　烧结机低９４０．５万元。八钢１号烧结机筛分楼除尘系统投资费　
用较国内某厂２６５ｍ２烧结机低３５０万元。　
３　弹臂振动筛在八钢烧结的应用效果　
        在国内同类型烧结机烧结矿整粒系统采用悬臂筛配置工艺的，八钢１号２６５ｍ　烧结机是第一家，并在２号２６５ｍ　烧结机进行了推广。从三年来的现场使用情况看，铺底料分级效果较好，返矿筛分较彻底（见表２），极大地减少了沫子的出厂。因此，正在建设的４３０ｍ：烧结机仍然采用了弹臂振动筛筛分工艺，并在３次筛分中首次应用了ＸＢＺＳ２６０ｘ６００大型弹臂筛。

表２八钢烧结矿粒度组成

４　结语　

    弹臂筛设备能力小一直是制约弹臂筛普及的瓶颈，360平方米以上烧结机基本没有采用弹臂筛的案例。2010年，河南省某公司生产的XBZS2660大型弹臂筛和JFSS一2080大型复合筛被使用，大幅提高了弹臂振动筛的生产能力。目前，八钢正在建设的430平方米烧结机１次筛就采用了４台JFSS一2080复合筛，３次筛采用了４台XBZS260×600弹臂筛，成为国内第一家360平方米　以上烧结机使用弹臂筛的厂家，提供了很好的实践经验，符合中国节能减排和低碳经济政策的要求。

     参考文献:赵航．新型悬臂筛网振动筛在南钢高炉槽下改造中的应用【Ｊ］．炼铁．2001，20（增９Ｊ）：66-67

     宝钢集团八钢公司炼铁分公司；２．宝钢集团八钢公司制造管理部 李东林,臧疆文 本文出自[新疆钢铁]
