砂子又叫混凝土细骨料，是建筑项目必要的用料，是现代混凝土的主要成分之一，在混凝土中起到调节比例、填充粗骨料空隙的作用。河砂、海砂、沙漠砂、机制砂，究竟哪种适合作为建筑骨料呢?它们之间有什么区别呢?
1.分布地区不同
机制砂主要为机制山砂，其生产企业分布全国各地，可以说有石头的地方就可以生产机制砂。
天然山砂大多产自山脚，而河砂主要来自于江河湖等，它们在内陆和沿海地区均有分布。其中，山砂存量小，河砂则分布广而存量大。
沙漠砂，顾名思义，是来自于沙漠的砂子。从地理位置而言，全球沙漠集中分布于13个地区。
海砂，顾名思义就是经过海水浸泡的砂，主要分布在沿海地区，通常位于海水-河流交汇处和浅海区域，以沙堤、沙脊、沙丘、沙波、冲刷槽、古河谷、古海滩、古三角洲等形态存在。
2.矿物及化学成分不同

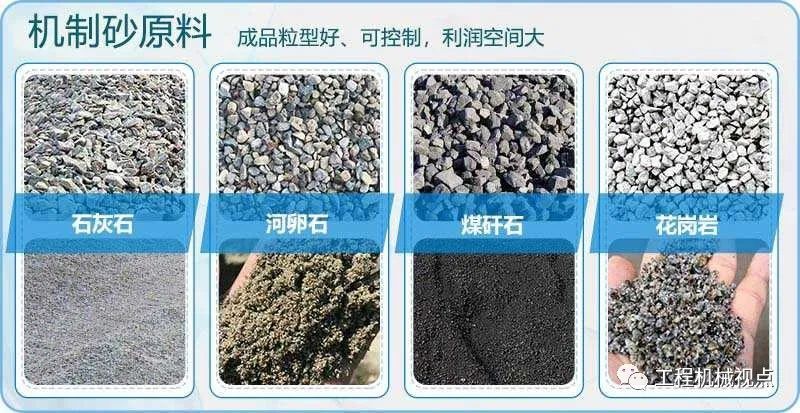

机制砂的母岩(生产原料)主要为花岗岩、石灰岩、玄武岩、片麻岩等，主要矿物成分和化学成分与母岩一致。机制砂矿物及化学成分稳定，基本不含有机物。相比之下，天然山砂的成分复杂、有机杂质较多且含泥量较大。
河砂主要矿物成分是石英，含云母等矿物，所含杂质较多。河砂因经过长距离“摸爬滚打”、被水体反复淘洗筛选，其成分成熟度高(指碎屑物质在成分上被改造的程度)。
沙漠砂主要成分是石英，还有少量的长石和白云母。它的来源主要是砂岩和花岗岩风化的残留矿物。沙漠里的砂子靠风化和堆积而来，有害物质不能祛除，导致了砂子中有害物质的含量很高且又细又散不符合我国建筑用砂的标准。
沙漠中的砂子含碱量非常的高，砂子中的盐和碱的成分对于建筑物中的钢筋具有腐蚀性，含碱量高的砂子就会和水泥还有水产生化学反应，从而导致最后成型的混凝土强度不够，从而造成严重的后果。
海砂的主要矿物成分同样是石英，但往往含贝壳和岩屑，且含泥量较高、杂质较多，以其高含量的氯离子(盐分)与河砂等相区别，还有较高含量的有机质和一定含量的硫酸盐、硫化物等。国家住建部规定，用于钢筋混凝土细骨料的海砂必须经过淡化处理，使其氯离子含量小于0.06%。若直接使用不合格的海砂，高含量的氯离子会腐蚀钢筋，导致建筑结构受损、大大降低建筑物强度硬度和承受力等。
3.外观及物理特征不同

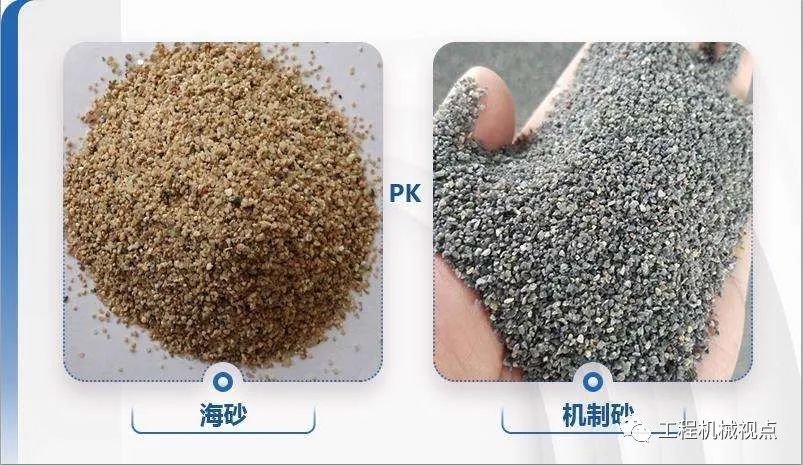

从外观上分辨机制砂、河砂、沙漠砂和海砂:
机制砂是通过适用的破碎机等专业制砂设备，粉碎后得到的砂石材料，与天然河沙相比，具有棱角尖锐分明、针片状多、粗糙的特点。
河砂是从河道里直接挖取的，所以会掺有小卵石和细沙，这些小卵石受到河水的长期冲刷，棱角比较圆润，河砂一般是亮黄色，用手抓时无黏手感。
沙漠里的砂主要是由岩石风化而来，一般是金黄色，但由于岩石里含有各种颜色的多种矿物质，因此造成了沙漠有各种各样的颜色。
海砂是产于海洋(包括滩砂、海底砂)和入海口附近的砂。海砂受海水的影响，未经淡化处理的海砂，含盐量高，用手抓有黏手感，从颜色上看，海砂颜色比较暗沉，呈深褐色。从颗粒残片来看，海砂一般会有贝壳等残片。
砂的物理特征主要包括细度模数、硬度和磨圆度等。细度模数是用来衡量砂粗细程度的指标，根据细度模数的大小可分为粗砂(3.7～3.1)、中砂(3.0～2.3)和细砂(2.2～1.6)三种类别。
机制砂基本为中粗砂，细度模数在2.6～3.6之间，其颗粒粒型和级配(即大小颗粒的搭配比例)均可根据用途和需求而调整，而其硬度则由原料的硬度决定。机制砂的颗粒磨圆度很差，大多具有棱角，表面粗糙，这使得机制砂混凝土强度较高。
天然砂的粗细程度不一。一般来说，河砂的细度模数和硬度较大、磨圆度较好、表面较为光滑；而海砂细度模数相对较小但硬度更大、磨圆度更好、表面更光滑。
沙漠中的沙子直径一般都在0.25mm以下，沙漠沙的细度太细且有油性较光滑并不利用于建筑。
4.用途的差异
无论人工砂还是天然砂，其主要均为建筑用砂。此外，河砂和海砂还能用于铸造、研磨、除锈等工业领域。
河砂即为水泥标准砂，多用于建筑、混凝土、胶凝材料、筑路材料、人造大理石、水泥物理性能检验材料(即水泥标准砂)等。
沙漠砂，主要是一些砾岩、石英长期风化而来。沙漠砂很细，粉尘较多，属超细砂，而且沙漠较远，运费较贵，建筑市场所需的骨料数目很大，总体下来成本很高，所以一直都没有国有的基建集团采用。

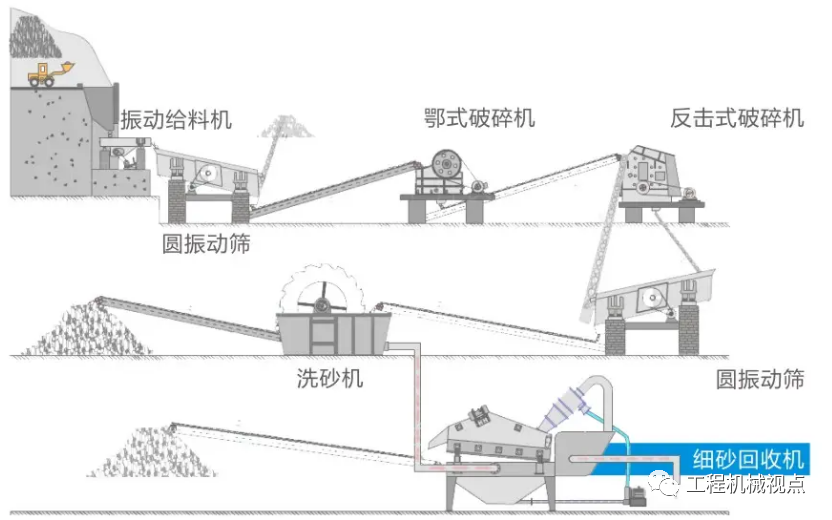

机制砂，是当今非常热门的砂石来源。机制砂是通过集中破碎设备配合制取的骨料。比如通过颚式破碎机、圆锥式破碎机、冲击破制砂机联合作业，可生产3mm以下的机制砂，原料可以来源于河卵石、山石、石英、花岗岩、玄武岩等。机制砂砂粒圆度低，棱角较大。目前广泛应用在砂石骨料市场，有效的替代河沙成为主要砂石来源。凡是需要用到砂石骨料和天然砂涉及到的行业，机制砂都可以用到这些地方。
海砂是机械、铸造型砂的主要原料，海砂被用于含钢筋的混凝土细骨料时须经过严格的净化处理，多地已经禁止在建筑施工中违规使用海砂。目前，海砂最主要的用途之一是作为工程建设尤其是填海造陆工程的填料。
|
RSS订阅
：871792307
