济南杰顺工贸多齿异型棒条旋抖振动筛技术解析

 DZXS电机振动旋抖筛和DZTXS电机振动特性旋抖筛，是我厂在<<山东省源流振动工程技术开发中心>>的技术支持下，在为诸多行业粉体工程散料处理振动筛分的服务经营研究开发中，为打破筛面的卡塞塞堵；为提高筛分效率、质量；为强化透筛速率、生产能力；为延长筛面寿命……简言之，即为克服解决现有各种一般水平振动筛分存在的缺陷问题，寻求发挥振动筛分的本质机能，而研究开发设计制造的体现最新思想和技术的电机振动筛。此二筛不仅展现了粉体工程散料处理振动筛分的本质机能，为筛分作业解决了长期以来由一般水平振动筛所造成的问题，并给生产活动带来了科学审美的真实感悟。

一、新筛型的介绍

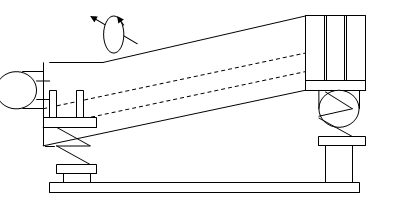

1、DZXS电机振动旋抖筛

如图：

DZXS电机振动旋抖筛作一次椭圆和二次直线合成振动（这是完全区别于直线、圆、椭圆等振动的）——旋抖振动。

此振动形式使物料碰撞活化剧烈，支撑析离透筛迅速，打破卡塞粘堵，消除层垫堆积，适用于各种粉料筛分、颗粒料筛分、块料筛分，更特别适用于粉粒块混料筛分、外形不规则的粉粒块混料筛分、湿粘粉粒块混料筛分，以及脱水、脱泥等。并且因其振动形式和筛分特性，又使筛面寿命大增；因其激振源为振动电机，又免除了块、轴偏心激振器造成的维修烦恼。

2、DZTXS电机振动特性旋抖筛

a 基本性能如“前言”、“ 1”所述。

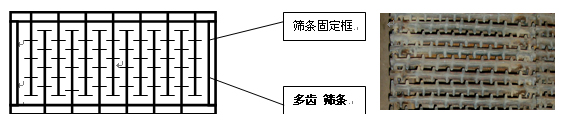

b 在DZXS电机振动旋抖筛上安装了自主专利技术“双向悬伸弹性齿棒筛面”，如图：

b1 双向悬伸弹性齿棒固接安装在横梁上，随筛机振动而产生完全弹性振动，对物料作用强劲。

b2 双向悬伸弹性齿棒相对弹性振动，消除了单向悬伸棒对物料作用从端部向根部递减的缺陷。

b3 双向悬伸弹性齿棒所构成筛孔的四边的弹性振动，使料群中难筛粒度的颗粒受到多方位高几率的碰撞挤搓顺利通过筛孔；使粒群中阻碍粒度的颗粒受到多方位高几率的碰撞推移，而不得卡塞筛孔，且与大粒度颗粒一块儿输出；使粘堵不得形成或随时拉伸剪切破坏。

b4 双向悬伸弹性齿棒因双向且带齿，故其构成的筛面对物料的作用均衡，故使物料碰撞活化支撑析离透筛状态好，并使筛面磨损大大减小。

二、与社会上当前流行的产品进行简单的分析对比

1、简析一般直线、圆、椭圆振动筛

a 一般直线振动筛

物料呈层垫运动，支撑析离透筛差，并且加重筛面磨损。如物料形状不规则或含水呈粘，则严重卡塞粘堵，丧失筛分能力。

b 一般圆振动筛

物粒是靠下滑运行，故形成堆积，支撑析离透筛差，并加重筛面磨损。如物粒形状不规则或含水呈粘性，则严重卡塞粘堵，丧失筛分能力。

c一般椭圆振动筛

虽有理论上“短轴”促进物料松散、排例，“长轴”强化物料发射、速度，从而可使物料支撑析离透筛，克服卡塞粘堵之说，但如振动条件和工艺设置一般水平的话，反而可产生一般直线、圆振动筛的双重问题。

2、单向悬伸棒筛面直线振动筛

    a、其意图是借条缝条件，再辅以悬伸棒的作用，而强化筛分的。但因振动条件仍在一般水平上，且为单向悬伸，加之悬伸棒安装方式欠当，虽能使干料筛分较正常进行了，但湿料筛分仍粘堵而丧失筛分能力。

    b、筛分效率较差。因振动条件仍在一般水平上，又因前所分析的悬伸棒的问题，故物料的活化仍较弱，料群中须筛落的粉料、细粒料仍不能很好地析离透筛，因单向悬伸光棒，故条缝略大时，对物料作用不均衡，造成应在筛上的长条、长片却因条缝而筛落。

C、因振动条件仍在一般水平上，又因前所分析的单向悬伸棒的问题，故该筛性能基本上还在一般直线振动筛的水平上，故物料仍呈层垫运动，难以实现活化透筛。并且使悬伸棒磨损严重。

三、结论

   综上所述，《DZTXS电机振动特性旋抖筛》真正实现了：

1、 高效支撑析离透筛，能动打破卡塞粒堵，有机保证分级粒度，

2、 全面提高筛分效率、质量、能力，极大延长筛面寿命，

3、 降低运行成本，为企业创造出更大利润。

实为人们对粉体工程散料处理振动筛分设备的长久期盼和首选。
