颚式破碎机中蓄能器的作用与分析
在颚式破碎机中蓄能器起保险作用,内部充气压力一般为1.1MPa。单向节流阀起过铁时动作快、复位时动作慢的作用,以减轻复位时对颚式破碎机产生强烈冲击。
在颚式破碎机开动之前,首先要向液压缸11内充油。充油的操作程序:首先打开截止阀4a,关闭截止阀4b,启动液压泵l。当油压达到0. 8MPa 时,动锥开始上升,当升到工作位置后,使可关闭截止阀4a,同时停止泵1,液压系统的压力仍保持0. 8MPa,颚式破碎机可开始工作。 颚式破碎机工作后,由于破碎力的作用,液压系统自然地保持与破碎力平衡的油压,一般为0.8 -1.1MPa。

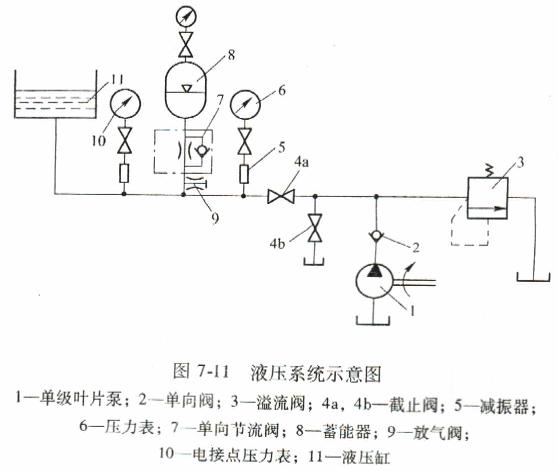

图7-11液压系统示意图1-单级叶片泵;2 -单向阀:3-溢流阀;4a,4b-截止阀;5-r振器;6-压力表;7-单向节流阀;8-蓄能器;9 -放气阀;10-电接点压力表;11-液压缸当非破碎物落入破碎腔时,造成破碎力急剧增加,系统油压也随之升高。当系统油压高于蓄能器油压时,液压缸中的液压油通过单向节流阀7进入菁能器(此时液压缸的油压和蓄能器的气压,在1.1~1. 5MPa之间波动,暂时平衡)。与此同时,动锥下落,排料口增大,非破碎物即排出。非破碎物排出之后,由于破碎力急剧下降,系统的油压也下降,蓄能器中的压力油经过节流阀7缓慢地进 入液压缸,使动锥缓慢地自动复位。
当非破碎物几何尺寸过大,不能通过排料口时,油压可升至1. 5MPa。此时由于电触点压力表的作用,主电动机可自行停车。停车后,破碎腔中不仅卡有非破碎物,还会存有大量物料u处理这种情况,可以采用放油卸载(即打开截流阀4a、4b使动锥下降)。充油力装载的方法, 使动锥反复上升下降,即可排出堵在破碎腔内的矿石和非破碎物。
调节排料口宽度可按F述程序进行调节:
1)增大排料口u打开截止阀4a、4b,将液压缸内的油排回油箱,动锥F落,达到需要位置后,关闭截止阀4a、4b。
2)减小排料口。打开截止阀,启动泵l,油注入液压缸,动锥上升。达到需要的排料口宽度后,关闭截止阀4a,切断液压泵。
油压大小取决于物料性质及所需要的破碎力,而破碎力又和电动机额定功率有关。它们应该根据具体情况来选择。
