大倾角波纹挡边皮带输送机 散料垂直输送机

点击查看大图
产品名称:

大倾角波纹挡边皮带输送机 散料垂直输送机

发布日期: 2016-10-14
所在地: 河南新乡
单价: 6000
关键词: 大倾角挡边皮带输送机 dj大倾角 带挡板爬坡皮带机
  • 河南坤威机械制造有限公司
  •
  • 最新供应 | 产品展厅 | 公司介绍
  • 企业类别:生产商
  • 主营产品:输送提升设备主要产品如下:大倾角皮带式输送机、DT系列固定式带式输送机、移动式输送机、螺旋输送机、链板式输送机、链斗式输送机、斗式提升机、环链斗式提升机;振动设备主要产品为振动给料机,电磁振动给料机、
  • 联系人:毕先生
  • 会员类别:普通会员

大倾角波纹挡边皮带输送机 散料垂直输送机[详细信息]

 产品简介

1、大倾角皮带输送机又称为波状挡边带式输送机采用的是具有波状挡边和横隔板的输送带,是一种新型连续输送设备,它具有输送量大(同其它输送机相比,输送能力提高1.5~2倍);

2、其通用性强(基本件与通用型带式输送机相同),适用范围广(适用于输送碎石、石灰石、煤炭、砂、粘土、 烧结砂粉、木屑、粮食等物料;

3、适用于工作环境湿度为-15℃--+40℃的范围内输送堆积比重为,较大块度约为100~250mm的各种散状物料

4、结构简单、维护方便、占用空间小且节省投资(可取代输送机、斗式提升机联合布置形式而直接选用本机型)便于布置等特点,因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。

5、输送倾角可达0°-90°范围内,因此特别适用于垂直输送。



6,在输送有特殊要求的物料时,应采用特殊材料的波状挡边输送带。



产品特点



大倾角波状挡边带式输送机(挡边机)结构的较大特点是用拨转挡边输送带(可简称“挡边带”)来取代普通输送带。其工作原理和结构组成,则与通用带式输送机相同。因此,传动滚筒、改向滚筒、托辊、拉紧装置、驱动装置、中间机架、中间支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等条件,都可以与通用带式输送机的相应部件通用。



1, 采用的是具有波状挡边和横隔板的输送带,其许用的输送倾角大,较大可打90°,是大倾角输送和垂直提升物料的理想设备。因而可以节约占地面积,节省设备投资和土建费用,具有较高的综合经济效益。

 例如,某用户要将煤炭提升到20m高的料仓顶,如果采用通用带式输送机,其许有输送倾角为16°,则机长需要72.6m(水平机长69.8m);如果采用45°倾角的大倾角波状挡边带式输送机,则机长仅需28.3m(水平机长为20m);而如果采用垂直波状挡边带式输送机,那么机长可以控制在6m以内。



2, 结构简单。如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。



3, 运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。其可靠度几乎与通用带式输送机相等。

4, 运行平稳、噪声小。



5, 由于不存在装料时的挖掘阻力和运行时的物料内摩擦、外摩擦阻力,因而能耗小。

 例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送量各为25t/h的输送碎煤的垂直波状挡边带式输送机,其每台装机功率仅4kw,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kw。



6, 大倾角波状挡边带式输送机(挡边机)还可以在机头和机尾任意长度的水平输送段,便于与其他设备衔接。



7, 输送量大。由于输送带具有波状挡边,其装载断面增大,而相同倾角时,可比通用带式输送机的输送量大。

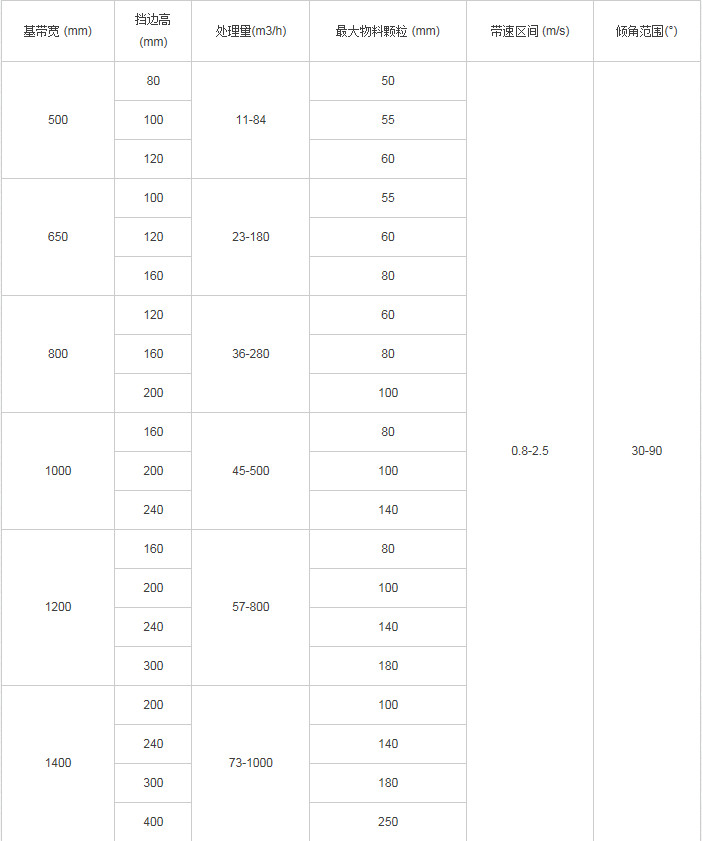

技术参数



注:根据输送物料的性质、需要倾角和输送量的大小,确定输送机的带宽,挡边高度及带速大小等来确定大倾角波状挡边带式输送机(挡边机)的机型。

 其中:

 1) 挡边输送带分常温、耐热、耐高温及耐酸耐碱耐油等几种,随着技术的发展,现在又耐400度物料的输送带

 2) 输送大块物料或者输送量大时,挡边应选用较高的;可以不增加增大挡边和带宽,选择提高带速的方法提高输送量

 3) 输送高度较大70m,较大粒度应小于挡边高30~40m

4) 空间允许时,尽量减少输送机的倾角,这样会节省挡边高以及带速,并降低功率



结构概况



大倾角波状挡边带式输送机(挡边机)的典型布置形式结构图:



1、尾架(带张紧装置) 2、尾架  3、挡边输送带 4、导料槽  5、凹弧段支架 6、压带轮 7、改向轮 8、中间架 9、中间架支架  10、凸弧段支架 11、凸弧段改向轮12、头架 13、拍打器 14、头罩 15、驱动辊(含动力) 16、下料斗



布置形式

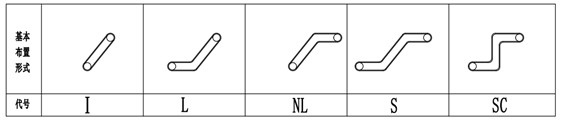

1,大倾角波状挡边带式输送机(挡边机)的基本布置形式和代号见下图:

   这是五种较基本的布置形式。实际上,由于大倾角波状挡边带式输送机(挡边机)采用了波状挡边输送带和改向轮及改向辊组等过渡装置,其可以在同一垂直面内多次弯曲,实现更为复杂的布置形式。

2,大倾角波状挡边带式输送机(挡边机)的典型布置形式

 为了获得较好的受料和卸料条件,该机型大多采用“Z”行布置形式。即为设有上水平段、下水平端和倾斜段,并且在下水平端进料,上水平段卸料。上水平段与倾斜段之间采用凸弧段机架连接,下水平端和倾斜段用凹弧段机架连接以实现输送带的圆滑过度。

 1) 上水平段:为了使用不同的卸料高度要求,头架分为低式头架、中式头架和高式头架。并与之相应,在水平端分别配有低式凸弧段机架和低式中间支腿、中式凸弧段机架和中式中间支腿、高式凸弧段机架和高式中间支腿。

 2)倾斜段:无论水平段采用的是低式、中式还是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角大于等于45度时,推荐采用Ⅱ型低式中间架支腿。

 3)下水平段:下水平段采用低式中间架支腿。

 4)特殊情况下,该机型也可以无下水平段,用一个料斗直接将物料网上输送到上端,此时会有料外溢;也可以不要上水平段,从驱动滚筒上直接把料卸下;无下水平段时,尾架装在斜面上,无凹弧段;无上水平段时,头架与凸弧段支架合为一个支架。



津锐机械可根据用户需要而设计制造特殊型号规格的皮带输送机。
津锐机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归津锐公司。
