巴山平面摇摆筛

巴山牌”系列平面摇筛是一种经典的惯惯性筛分设备，其全新的设计理念和独特的结构，使之成为较接近手工筛分作的筛分机，成就了摇筛几近好的筛分效果，具有广阔的应用前景。它巧妙的把筛——圆周运动，颠——向上抛掷运动结合起来。由于结构和工作原理的独特性，平面摇筛特别适合于细小颗粒和微细粉物料、圆球状、圆柱状、片状、乃至不规则形状易堵网、比重较轻的粉状物料。可用于干式筛分，也可用于湿式筛分，广泛用于矿业，建材，冶金，铸造，磨料，化工，轻工，医药，食品等行业对粗细物料的分级处理等作业，

产品结构

驱动电机

　　V型皮带传动180-320 rmp低频率，常规电机。可调节的带倾角的刚性曲轴，带

负载时加速度为1-1.5g。

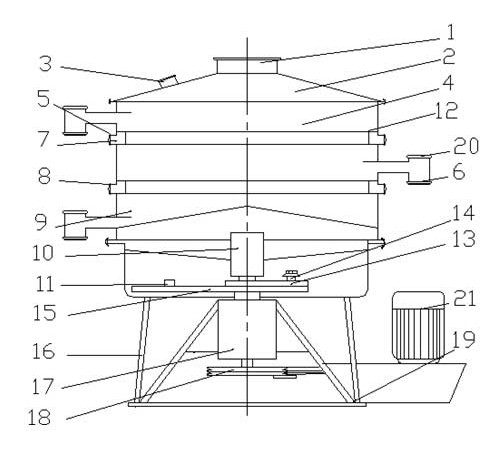

　　1. 观察口2.出料口3.底框4. 驱动轴5.拉簧6.加油口7.主轴8.底座9.皮带轮10.皮带11.电机12. 偏心机构13.防护罩14.加油口15.锁紧装置16.筛格17.密封盖18.进料口

结构特点

　　坚固的独立模块设计，硅胶密封。便于简单快捷的安装和拆卸，大约需要15分钟左右即可完成。

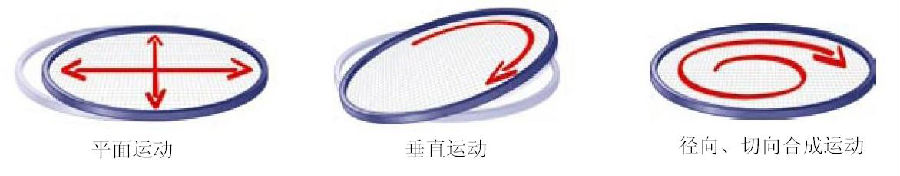

运动原理

　　三维摇摆运动，合理结合物料的旋转运动上下的翻动。离心率：35mm（可调）高频率的短距离振动。

　　设备所有的参数，诸如离心率，径向速度和切向倾角可达到较理想的效果。

噪声

噪声：60-70dbA，借助上下配重块能够完整的平衡。

辅助清洁系统：

　　A.清洁球 B.滚筒或是平刷清洁　C.喷气清洁    D.空气和毛刷结合

产品特点

　　1.可实现单层或多层的高产率筛分

　　可筛分较大至6个粒度。筛体直径从600mm（24英寸）-2600mm(104英寸)；小型摇筛可配备4层筛面，大型的则可达到5层，同时提供5至6组的分级。

对于单一分级的产品，我们的技术可以帮助你在同一台筛上得到双倍甚至更高的产能。

　　2.较大化的筛分效率以及产品效率

　　摇筛的原理实际上是机械的模拟人类的手筛。平缓的加速配合低速运转以确保物料始终滚动在筛网的表面。尤其对于干燥的，低密度的颗粒；还能有效减少高研磨性的产品对筛子本身（尤其是筛网）的磨损。

　　3.每层筛网实现有效的粗细颗粒分级

　　物料从几乎水平的筛体中心进料，沿螺曲线向外围发散。与此同时，随着垂直加速度的增大迫使细颗粒的产品有效透过筛网表面。

　　4.省心便捷的操作

　　当产品粒度接近30微米的时候，网孔度堵塞成为亟待解决的问题。有了我们的多种清洁系统后会迎刃而解；清洁球，独立齿轮驱动的毛刷清洁，喷气清洁以及喷气/毛刷组合清洁系统。部分采用或全部为喷气清洁的筛分系统，通常用于粘性较大或是带静电的产品。

　　5.对易碎物料的破损有效减少

　　手筛能够给予物料温和的处理。摇筛好的再现了同样的运动，应用于各种禁止颗粒破损的场合，例如：颗粒喷雾干燥的咖啡，生物制药的粉状产品，以及奶粉和金属粉末

　　6.有效减少维护时间

　　快至15分钟简单快捷的拆分和安装。只需对轴承定时润滑，保证设备满负荷的连续运行。

　　7.更少的维护费用

　　主要的易损件包括：筛网，密封圈，橡胶球或是毛刷。

　　8.可以忽略的动态基座负荷

　　每一台摇筛出厂前都会在特制的装置上调节至完整平衡。所以在用户的现场，它可以放置在很高的钢结构上，考虑到动态负载的复杂性需要启动前再一次作平衡测试；

　　9.低噪声，低能量损耗

　　由于简单的模块化设计和低速运转的特点，摇筛的噪声始终保持在60至70dB，保证了流畅安静的运行；采用普通Y系列电机，较小的机械驱动为0.25KW，重达2吨的较大机型只需要5.5KW的功率；

　　10.绝对的防尘操作

　　除了现场已有的通风系统，摇筛不需要任何空气净化或粉尘收集的辅助装置。系统可自带气密和真空设计，还有氮净化等。
