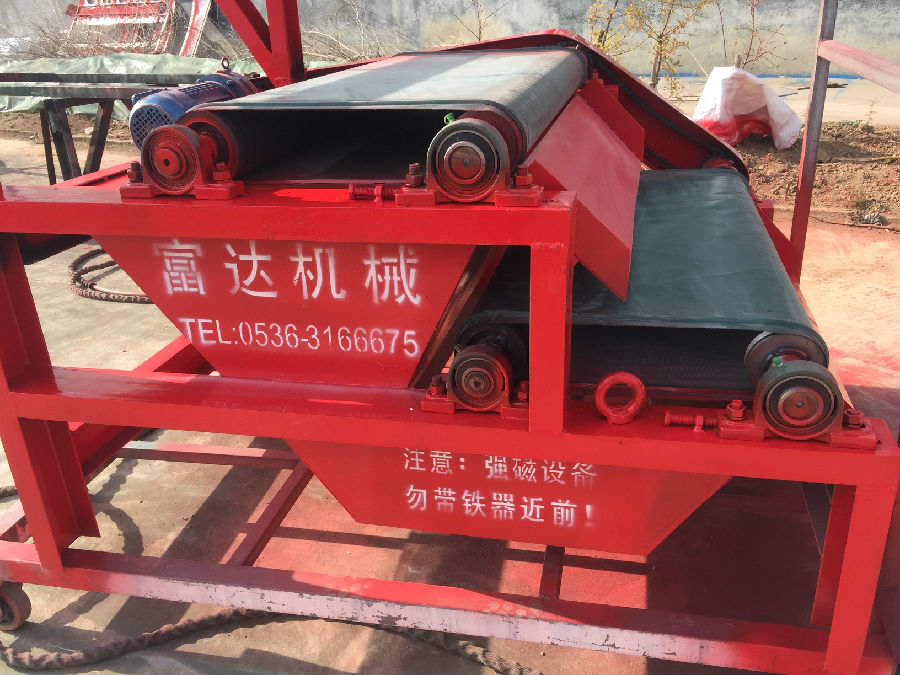

强磁辊永磁磁选机

CTG型节能环保高场强磁辊式永磁磁选机

工作原理：

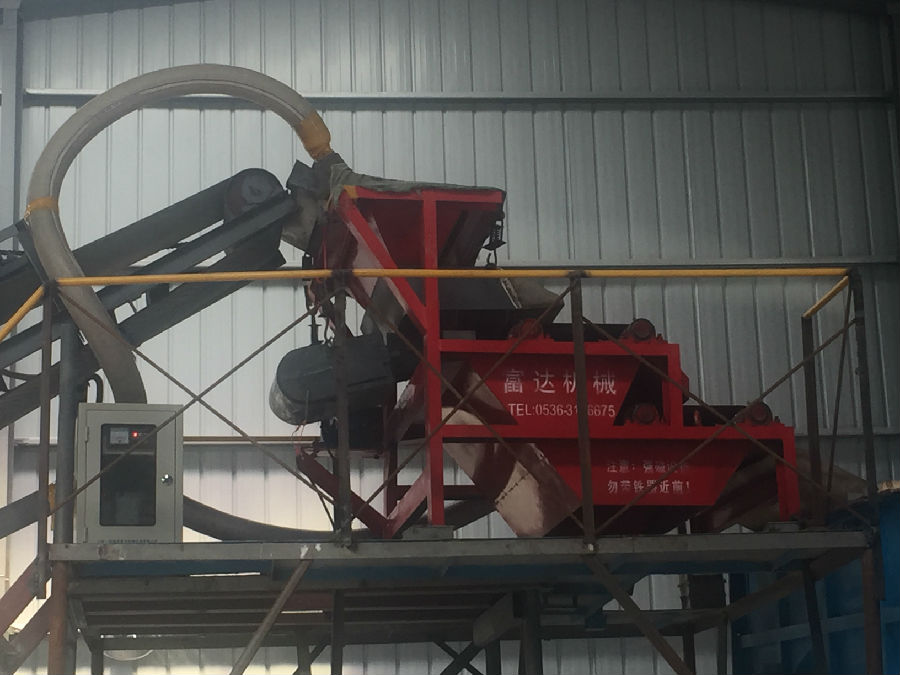

物料经输送管道进入料仓，经料仓进入电磁振动给料机，通过给料机将物料均匀的给到转动的滚筒表面。（永磁滚筒磁系用高性能稀土钕铁硼组成，磁场强度高，透磁深度大，退磁慢，滚筒表面磁场强度可达到1000mT。滚筒一端的偏心连杆机构能带动磁系作一定振幅和频率的摆动，增加了物料流经滚筒表面时铁磁物的翻滚次数。）此时90%以上的在物料加工过程中掺杂进的机械铁和一部分矿物铁被滚筒吸附，并随着滚筒的旋转自动从出铁口排出。滚筒又对一些弱磁性的矿物铁起到了很好的磁化作用，物料经滚筒流到磁辊的输送带上。（输送带是用特殊符合材料做成的，它具有耐磨性好，强度高，使用寿命长等优点。磁辊是用高性能稀土钕铁硼作磁源，采用特殊的软磁材料导磁，经过独特的磁系设计和精密加工而做成，它具有分选磁场高(可达2000mT)，比磁力大等特点。）经过滚筒磁化的弱磁性铁杂质就比较容易的吸附于磁辊上，并随着磁辊上皮带的旋转自动将铁杂质排出，落于集铁斗，物料落入第二级输送带，流经二级磁辊，再经过二级磁辊选除。经过三级选除后，一般物料中氧化铁的除净率可达到95%以上。

特点：
1.采用新型高磁能积(42MGOe以上)稀土永磁材料，轴向串极对斥磁系结构，具有高磁场强度、高磁场梯度(104)以及高比磁力。
2.简单实用的自重式平胶带张紧、纠偏机械装置。
3.高强度超薄型传送、分选胶带。
4.配备有适合于不同物料薄层均匀给料的多种振动给料器。
5.采用了新型轴向串极对斥磁系结构，磁辊表面磁感应强度，与电磁感应辊式强磁机相比磁场梯度高3-4倍，达104，比磁力高2-3倍。
6.无气隙、物料不阻塞，分选效率高。
7.入选料度较大可达50mm。
8.磁辊受传送带保护，无磨损，不易退磁。
9.安装、维修及生产运行费用低，操作简便。
用途：主要应用于粗粒弱磁性矿物(裼铁矿、锰矿等)粗颗粒抛尾或精选提纯；非金属矿物(红柱石、硅线石、蓝晶石、石榴石、长石、石英、金红石、锆英石、刚玉、金刚石等)原料及产品的精制加工(除儿、钛杂质)；去除各种磨料产品、催化剂及其它物料中的弱磁性有害杂质。
主要技术参数：

项目 参数 型号	磁辊长度 (mm)	磁辊场强 Gs	皮带厚度 (mm)	根据不同物料粒度和除铁要求处理量(t/h)	驱动电机功率 (kw)
CTG3-Ⅰ	300	12000-20000	0.1-2	0.4-1	1.5
CTG3-Ⅱ
CTG5Ⅱ	500	12000-20000	0.1-2	0.8-2	1.5
CTG5-Ⅱ
CTG8-Ⅰ	800	12000-20000	0.3-2		2.2
GYH8-Ⅱ
CTG10-Ⅰ	1000	12000-20000	0.5-2	3-7.2	2.2
CTG10-Ⅱ
CTG12-Ⅰ	1200	12000-20000	0.5-2		2.2
