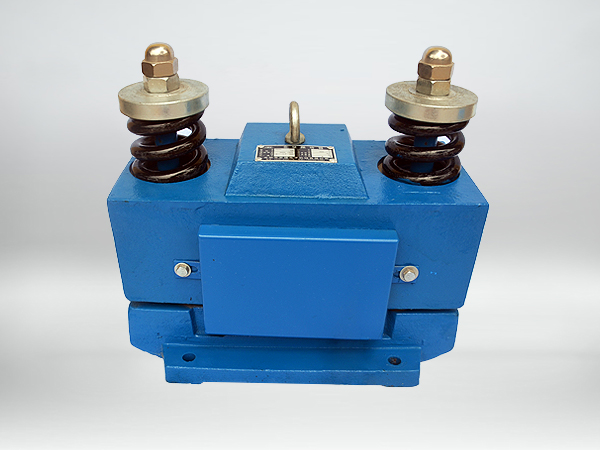

大型空气敲击锤,空气冲击锤,空气打击锤,空气振打锤

点击查看大图
产品名称:

大型空气敲击锤,空气冲击锤,空气打击锤,空气振打锤

发布日期: 2014-06-26
所在地: 河南安阳
单价:
关键词: 空气敲击锤厂家 空气敲击锤价格 空气敲击锤型号

大型空气敲击锤,空气冲击锤,空气打击锤,空气振打锤[详细信息]

AD1999

工作原理

在气锤没有通入压缩空气(3-6kg/cm2)的状态下,磁性活塞借助强磁力贴紧固定在基板上。电磁阀通电时,压缩空气流入气锤本体,在体内压力增高,当大于磁力时,磁性活塞高速脱离基板,由于强磁力的反作用力产生很强的反击力,高速落下的磁性活塞撞击基板,其冲击力传给料仓,并且用强的冲击力击落附着的粉尘,电磁阀停止通电时,压缩空气排出,于是借助返回弹簧将磁性活塞缓慢上升再靠近基板,通过磁力密接在基板上回复到原始状态。

型号和参数

型号

使用压力

Kg/cm2

空气消耗量

L/回

冲击力

Kg.m/s

重量Kg



K32G

3-4

0.042

2.6

2.2

K40G

3-4

0.096

3.2

3.1

K63G

4-4.5

0.38

12.5

5.8

K80G

4.5-5

0.46

20.8

11

K100G

5-6

1.01

30

21

K125G

5.5-7

2.53

55

45

K160G

4.8

100

55

适用范围

    食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业、污染防治等工业。

特点

1、不需要使用电源供应。

2、体积小,安装容易,出力大小易控制。

3、种类齐全,使用者可依需要选用。

4、小型桶槽或管路内,是清除堵料的利器。

5、可瞬间停止或启动,无马达振动器的惯性现象,不会造成设备损坏。

选择气锤要从以下几个方面考虑

1、 根据料的直径和金属板厚度选用,见图1






2、根据物料的特性选用:含水率、堆密度(比重)、粒径等。

3、气锤的安装位置要合理:不合理的安装位置,既削弱了振动力,又损害了气锤本身。如图1,也就是不要对称安装,要交叉安装,另外不要少于L/3,否则影响振动力。

4、根据料仓形状选择,圆锥料仓安1台,角锥料仓安2台。实践证明角锥料仓比圆锥料仓振动效果差,传播效率低。

5、根据料仓的大小,容积选择。



安装使用说明

一、安装

1、按照底座连接孔尺寸加工一件连接板,焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。(焊接时要采用断续焊)

2、无论是连接板还是槽钢,和气锤的接触面要平整,否则螺丝把紧时,使气锤缸筒变形导致停振。

3、用螺栓将气锤固定在连接板上。(要加平垫和弹簧垫圈)

4、将气源软管与气锤连接好,即可使用。

5使用一段时间(较好是每周),要检查拉杆及法兰螺丝是否松动,要及时紧固,以延长气锤使用寿命。否则,拉杆容易断裂。

二、使用

各种型号同时安装使用示意



若同时使用几台不同型号的气锤,可根据气锤使用时间调整时间顺序继电器。

ADSK20时间顺序控制器

本产品的功能主要是控制气锤按时间顺序工作,可控制1-20台气锤。

电器规格

外壳:金属

工作环境温度:-10-60℃

电源:110/220VAC

显示方式:2位

保险:2A

消耗功率:3W

控制功能说明

使用者可自由设定1-20路气锤的振动情况

时间间隔每路3-60秒

输出路数显示首先次输出从“00”开始,设定的路数即是较大的显示加“1”。  20路气锤的情况,按照顺序一次 动作一支,在20路工作完成后,自

动返回,从新开始。



常见故障处理

常见故障

原因

排除方法





不启动

启动压力太低或流量不足

检查启动压力是否正常

配管不合理,管路太细

按照主管是支管两倍的原则调整

系统堵塞

逐段检查、疏通

进排气口安装错误

确认进、排气口

选用电磁阀错误

电磁阀必须是二位三通阀,动作停止,需要排气,否则第二次起动无法进行

安装前起振安装后不起振

安装时接触面不平整,扭紧螺丝时,造成缸筒变形

修平焊接槽钢或平铁板

振动力太小或无法启动

主管配专管太多,或主管与支管粗细一样

主管截面积不能小于支管截面积总和

振动杂音

固定螺丝松动

紧固螺丝

电磁阀杂音

电磁阀污染

清理杂物或更换





注:G为改进型气动敲击锤。

售后服务,保养

售后服务

安装及使用过程中如有问题,请致电安阳安德电子机械有限公司

电话:0372-2959556 传真:0372-2272186 手机:13503975383

QQ519817447     QQ867339139

邮箱:dequanj@163.com   网址:

保养

使用开始12日内再拧紧主体与基座的联结螺栓,以后每隔36个月再拧紧。

联系人: 姜德全
联系电话: 0372-2959556
手机: 13503975383
传真: 0372-2272186
联系地址: 安阳市北关区胜利路洹北工商所北30米
电子邮箱: dequanj@163.com
注意: 联系我时请说明是在中国振动机械网上看到的信息
