DJ型大倾角挡边带式输送机

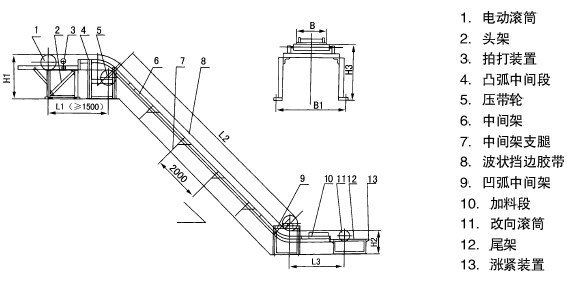

产品概述                                                                                                                                                                                                      DJ系列大倾角挡边带式输送机(波状挡边带式输送机)是一种新型连续输送设备，它具有输送量大(同其它输送机相比,输送能力提高1.5~2倍);其通用性强(基本件与通用型带式输送机相同)，适用范围广(适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料;适用于单位质量为500~2500kg/m3,最大块度约为100~250mm的物料);结构简单、维护方便、占用空间小且节省投资(可取代输送机、斗提机联合布置形式而直接选用本机型)便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。                                 结构图                                                                                                                                                                                                                                                                                            选型                                                                                                                                                                                     根据输送物料特性、倾角及输送量的大小，参照表1 及表2，确定输送机的带宽，挡边高及带速大小。其中：

     （1）挡边输送带分常温（-20～50℃）、耐热（120℃以下），耐高温（180℃以下）及耐酸耐碱耐油等几种；

     （2）输送大块物料时，挡边应选用偏高的；也可不增大带宽和挡边，用提高带速（1.25m/s、1.6m/s、2m/s）的办法提高输送量；

     （3）输送高度最大70m，最大粒度应小于挡边高30-40mm。

     （4）上托辊间距一般为1.2m，下托辊间距一般为1.2m,倾角大于60°时为2.4m，防跑偏挡辊间距为3-6m。L3标准为2200，最小1500。
