ZDSB防爆型振动电机技术参数
2极-2860转/分 4极-1450转/分 6极-960转/分 8极-740转/分
技术参数
型号 | 转速 | 激振力 | 功率 | 电流 | 重量 |
r/min | KG | KN | Kw | A | Kg |
ZDSB-3200-2 | 2860 | 3250 | 32 | 2.2 | 5.3 | 116 |
ZDSB-4000-2 | 4030 | 40 | 2.3 | 5.3 | 120 |
ZDSB-5000-2 | 5070 | 50 | 3.5 | 7.22 | 128 |
ZDSB-3800-4 | 1450 | 3830 | 38 | 1.72 | 4.15 | 142 |
ZDSB-4300-4 | 4312 | 43 | 1.95 | 4.5 | 148 |
ZDSB-5500-4 | 5576 | 55 | 2.2 | 6.5 | 210 |
ZDSB-2600-6 | 960 | 2573 | 26 | 1.5 | 3.63 | 164 |
ZDSB-3000-6 | 2931 | 30 | 1.7 | 4.2 | 175 |
ZDSB-3800-6 | 3838 | 38 | 2 | 4.8 | 232 |
ZDSB-4700-6 | 4721 | 47 | 2.35 | 6 | 252 |
ZDSB-2100-8 | 740 | 1468 | 15 | 1 | 2.82 | 164 |
ZDSB-3100-8 | 2137 | 21 | 1.4 | 3.8 | 232 |
ZDSB-3800-8 | 2633 | 25 | 1.75 | 4.5 | 252 |
ZDSB-130-6 | 960 | 13276 | 130 | 7.5 | 16.5 △ |
|
ZDSB-75-6 | 7500 | 75 | 5.5 | 12.2 △ |
|

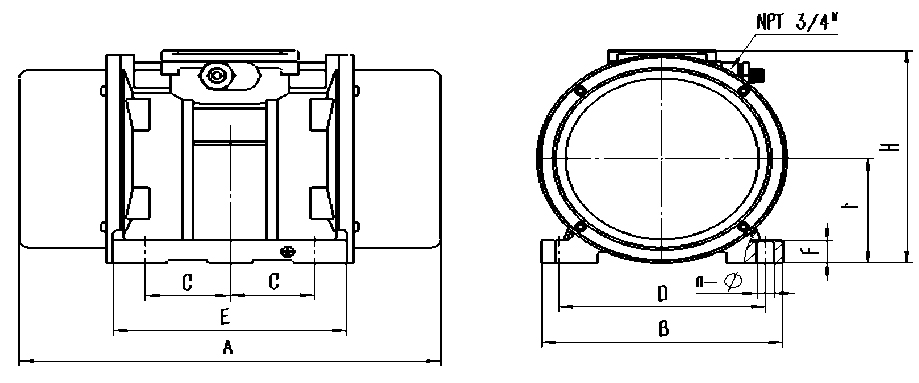

安装尺寸
型号 | A | B | C | D | E | F | H | h | Φ | n |
ZDSB-3200-2 | 616 | 324 | 85 | 270 | 290 | 32 | 331.5 | 158 | 26 | 6 |
ZDSB-4000-2 |
ZDSB-5000-2 |
ZDSB-3800-4 |
ZDSB-4300-4 |
ZDSB-2600-6 |
ZDSB-3000-6 |
ZDSB-2100-8 |
ZDSB-5500-4 | 621 | 355 | 124 | 305 | 343 | 40 | 375 | 184 | 26 | 6 |
ZDSB-3800-6 |
ZDSB-4700-6 |
ZDSB-3100-8 |
ZDSB-3800-8 |
ZDSB-1300-6 | 953 | 450 | 125 | 380 | 380 | 40 | 433 | 220 | 39 | 6 |
ZDSB-75-6 |
|
