威远机械DJGS系列细粒筛煤机原理及特点分析

1 .1 用途与特点

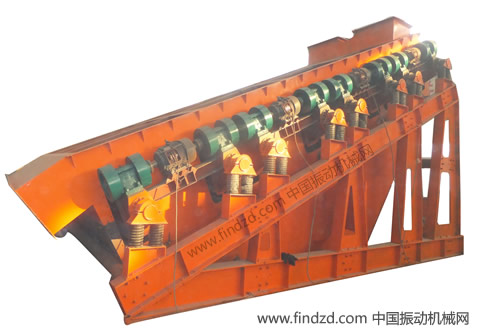

DJGS系列细粒筛煤机是我公司为解决潮湿细粒难筛物料干法筛分而研发的筛分设备，是目前国内处理难筛物料的大型筛分设备。特别对小于10mm湿粘原煤的筛分，较好的解决筛网堵孔问题，该设备具有筛分效率高、处理能力大、噪音低、运行平稳等特点。该振动筛适用于煤炭（粒度分级）、电力（CFB锅炉细颗粒筛分）、冶金（粒度分级）等行业。
1.2 工作原理及结构特点

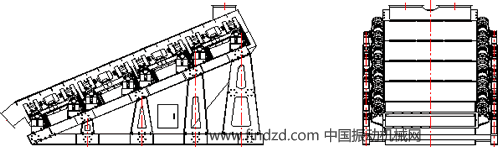

 1.密封罩　 2.筛箱 　3.筛板　 4.激振器　 5电动机  　6减振弹簧　 7底托
DJGS系列细粒筛煤机是采用大振幅、大振动强度、较低振频和自清理筛面来完成湿粘物料的筛分过程，其结构和特点如下：
1.分段筛分、筛机整体不振动，筛网振动
2.自清理筛面
3. 封闭结构
4. 较大的振幅和较小的动负荷
5. 较小的功率
6. 独特的PLC控制系统
7.易维护性
8.低运行成本
1.3安装
1.安装前应检查安装图与现场基础是否一致。
2.按照装箱单清点附件是否齐全。
3部件是否因运输有碰坏现象。
1.4 调试
1. 调试前检查并紧固各部件间紧固螺栓。
2. 检查有无其它异常
3. 起动顺序：逆料流方向启动，顺料流方向停车，应避免带料启动，筛面上物料全部筛完再停车。
4. 调整后运转1-2小时无异常现象方可投入使用。
1.5 使用与维护
1、激振器的润滑：
激振器的润滑关系到振动筛的正常使用，润滑不当会造成很大的麻烦，如轴承抱死、温升过高、电机起动电流过高、起动时间过长、皮带发热、传动轴扭断、传动轴螺栓松动等等，平常操作使用时需注意：
<1>.润滑脂牌号：2号通用锂基脂，牌号为ZL-2。润滑周期约100小时加注一次润滑脂，每次每点加注量为15克
2.激振器平时需检测项目：
每班停机时当班人员需对激振器进行检测，检测项目包括：
1、激振器温度：正常激振器工作温升（=激振器温度-环境温度）低于30度，如发现激振器温升高出（可能由于润滑管道堵塞或轴承正常磨损引起），及时报有关部门进行检查排除。
2、地脚螺栓及传动轴螺栓是否有松动：发现松动及时紧固并报有关部门进行检查。
3、振动筛起动时间：正常情况下振动筛起动时间不会超过15秒，如发现起动时间过长应及时上报有关部门进行会诊。
4、噪音：发现异常噪音及时停机检查并上报有关部门进行检查排除。
5、筛板螺栓预紧力为60Kg/m。
6、激振器底座螺栓预紧力为80Kg/m。
1.6 常见故障及处理办法


序号	常见故障	形成原因	处理方法
1	接通电源筛机不启动	电源线路不通 2.电机卡阻 3.负荷过重	1.检查三相电源是否缺相 2.消除卡阻 3.轻负荷起动
2	, 筛下物料大于正常粒度	1.筛网磨损严重 2.筛框连接部位磨损	更换
3	异常噪声逐渐明显	1.固螺栓松动 2.轴承缺脂或损坏 3.筛板骨架断裂	1.紧固螺栓 2.轴承加脂或更换 3.筛板修复或更换
4	筛机振动异常	减振弹簧疲劳或损坏	更换减振弹簧
