众所周知，海砂中含有的氯离子会引起传统混凝土中钢筋腐蚀，进而导致混凝土开裂，因此，海砂混凝土的制备标准十分严格。

11月15日，住房城乡建设部办公厅发布了关于行业标准《海砂混凝土应用技术规范（局部修订征求意见稿）》公开征求意见的通知。未来，海砂混凝土制作要求或将有变，相关企业须重点关注。

据了解，本次局部修订涉及6个条文的修改，分别为第3.0.1条、第3.0.4条、第4.1.2条、第4.2.2条、第5.1.3条和第5.2.1条；增加了附录A和附录B（详见附件）。
局部修订征求意见稿（修改部分）如下

三、基本规定：

3.0.1、用于配制混凝土的海砂应作净化处理。

变成：3.0.1用于配制钢筋混凝土的海砂应作净化处理。3.0.1A用于配制素混凝土的海砂可不经净化处理，但使用前应进行试验验证。

3.0.4、海砂宜与人工砂或天然砂混合使用。此条删除

四、原材料：

4.1、海砂

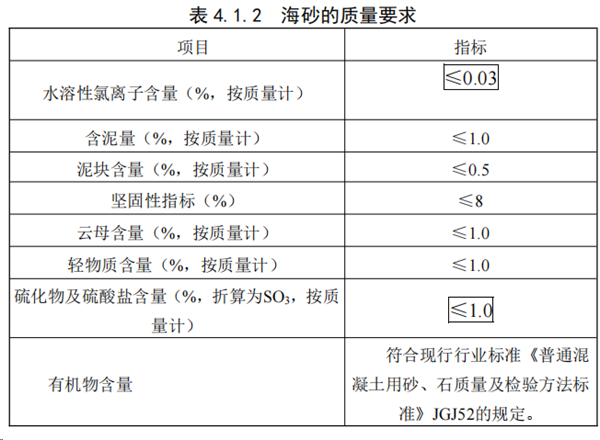

4.1.2海砂的质量应符合表4.1.2的要求。海砂质量检验的试验方法应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52的规定。


变成：

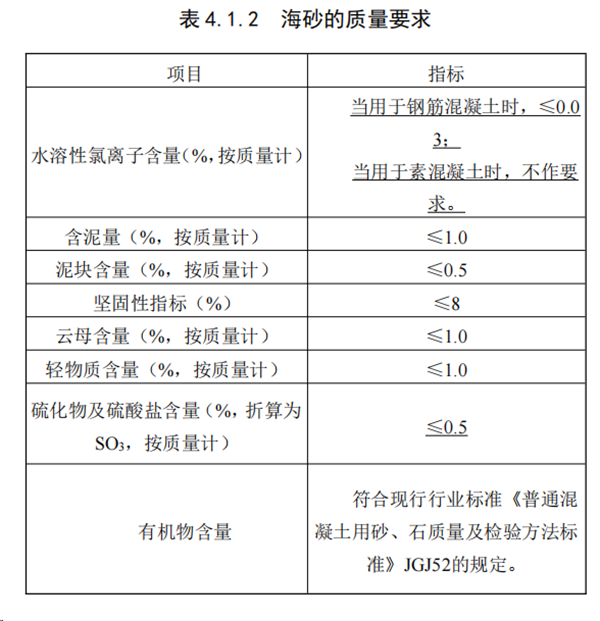

4.1.2、海砂的质量应符合表4.1.2的要求。海砂水溶性氯离子含量的试验方法宜采用本规范附录A、附录B的快速测试方法，当有争议时，应/宜/可按现行国家标准《建设用砂》GB/T14684进行判定。海砂质量检验的其他试验方法应符合现行国家标准《建设用砂》GB/T14684的有关规定。


4.2.2、海砂混凝土宜采用粉煤灰、粒化高炉矿渣粉、硅灰等矿物掺合料，且粉煤灰不宜低于Ⅱ级，粒化高炉矿渣粉等级不宜低于S95级。粉煤灰和粒化高炉矿渣粉应分别符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB/T1596和《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046的规定。

变成：

4.2.2、海砂混凝土宜采用粉煤灰、粒化高炉矿渣粉、硅灰等矿物掺合料及复合掺合料。粉煤灰应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB/T1596的有关规定，粒化高炉矿渣粉应符合现行国家标准《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046的规定，钢渣粉应符合现行国家标准《用于水泥和混凝土中的钢渣粉》GB/T20491的规定，粒化电炉磷渣粉应符合现行行业标准《用于水泥和混凝土中的粒化电炉磷渣粉》JG/T317的规定，天然火山灰质材料应符合现行行业标准《水泥砂浆和混凝土用天然火山灰质材料》JG/T351的规定，石灰石粉应符合现行国家标准《石灰石粉混凝土》GB/T30190的规定，复合掺合料应符合现行行业标准《混凝土用复合掺合料》JG/T486的规定。使用其他掺合料应经过系统试验研究和论证，并应进行长期性能和耐久性能试验验证。

五、海砂混凝土性能：

5.1 拌合物技术要求

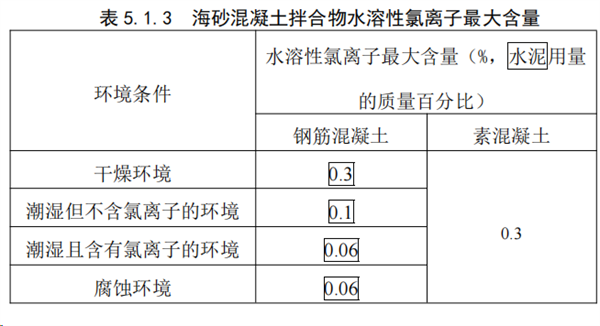

5.1.3 海砂混凝土拌合物的水溶性氯离子最大含量应符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯离子含量宜按照现行行业标准《水运工程混凝土试验规程》JTJ270中混凝土拌合物中氯离子含量的快速测定方法进行测定。


变成：

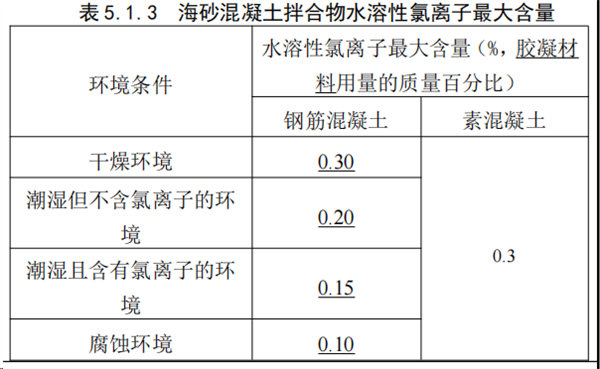

5.1.3用于结构工程的海砂混凝土拌合物的水溶性氯离子最大含量应符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯离子含量宜按照现行行业标准《混凝土中氯离子含量检测技术规程》JGJ/T322中混凝土拌合物中氯离子含量的测定方法进行测定。计算水溶性氯离子最大含量时，辅助性胶凝材料的量不应大于硅酸盐水泥的量，且非活性胶凝材料不应计入胶凝材料中。


5.2、力学性能

5.2.1、海砂混凝土的强度标准值、强度设计值、弹性模量、轴心抗压强度与轴心抗拉疲劳强度设计值、疲劳变形模量等应符合现行国家规范《混凝土结构设计规范》GB50010的规定。海砂混凝土力学性能应按照现行国家标准《普通混凝土力学性能试验方法标准》GB/T50081的规定进行试验测定，并应满足设计要求。

变成：5.2.1、海砂混凝土的强度标准值、强度设计值、弹性模量、轴心抗压强度与轴心抗拉疲劳强度设计值、疲劳变形模量等应符合现行国家规范《混凝土结构设计规范》GB50010的规定。海砂混凝土力学性能应按照现行国家标准《混凝土物理力学性能试验方法标准》GB/T50081的规定进行试验测定，并应满足设计要求。
