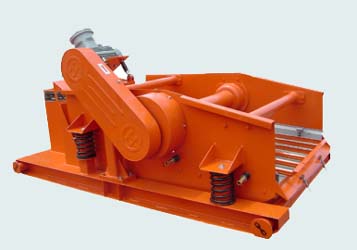

S230-3型特迹振动筛参数及特点

 华北石油管理局第一机械厂生产的S230-3型特迹振动筛参数及特点

   S230-3型特迹振动筛用于石油勘探、开发钻井液的第一级净化。S230-3系列钻井液特迹振动筛由激振器旋转中心与筛箱质心的特殊相对位置关系而产生的特殊振动轨迹，筛分效果好，钻屑排出速度快，筛网寿命长。该振动筛有S230-3、230-3×2、230-3×3型三种结构形式，它们均可与我国各种石油钻机及钻井液循环系统配套使用。

型号	S230-3	230-3×2	230-3×3
振幅	A≥2 mm
振动轴转速	设计有双联皮带轮供调速用，其转速分别为1068；1252（r/min）
抛掷指数	当n＝1068 r/min时， G＝4.8；当n＝1252 r/mi n时，G＝5.9
激振力P	当n＝1068 r/min时，P＝33 kN；当n＝125 2r/min时，P＝41 kN
单筛筛网面积(m2)	2.3	4.6	6.9
筛网倾角：	第一张0°；第二张5°筛网规格：API 20目 40目 60目 80目 100目注：筛网规格也可根据用户需要定做
单筛处理量	Q≥50l/s （当钻井液漏斗粘度≤40秒）
电动机：	型号: Y112M-4 转速：1440r/min 功率：4kW
外形尺寸（mm）（长×宽×高）	2900×1850×1320	4200×2675×1340	6500×2596×1355
总质量kg	1588	3323	4570
